Trommelmotoren

HIMMEL®-Trommelmotoren werden für den Antrieb von stationären oder transportablen Förderbändern genutzt, um Massengüter verschiedenster Art zu transportieren; sie finden außerdem noch Verwendung in bandlosen Transportanlagen.

Der HIMMEL®-Trommelmotor hat aufgrund seiner raumsparenden Bauweise und seiner guten Anpassungsfähigkeit an gegebene Betriebsverhältnisse immer weitere Einsatzgebiete in der Antriebstechnik erschlossen. Seit Jahrzehnten wird er mit bestem Erfolg auf vielen Gebieten der Fördertechnik eingesetzt.

HIMMEL®-Trommelmotoren sind so konstruiert, dass der Elektromotor und das Untersetzungsgetriebe innerhalb des Trommelmantels untergebracht sind und so eine geschlossene, gegen äußere Einflüsse weitgehend geschützte Antriebseinheit bilden.

Reichliche Dimensionierung der Einzelteile gewährleistet auch bei rauen Betriebsbedingungen eine lange Lebensdauer. Modernste Fertigungsmethoden sichern einen geräuscharmen Lauf bei hohem Wirkungsgrad. Die beiderseitigen Einspannzapfen sind abgeflacht und ermöglichen unter Verwendung zweiteiliger Einspannlager eine einfache und zeitsparende Montage.

Die Stromzuführung vom Klemmenkasten zum eingebauten Elektromotor erfolgt bei allen Trommelmotoren durch den als Hohlwelle ausgebildeten Einspannzapfen; der Netzanschluss wird am feststehenden Klemmbrett, wie bei normalen Elektromotoren, vorgenommen. Alternativ können die HIMMEL®-Trommelmotoren auch mit einem Kabel ausgeführt werden.

Durch das Fehlen beweglicher, dem Verschleiß unterworfener Übertragungselemente (Schleifringe, Bürsten) bedarf die Stromzuführung keiner Wartung.

HIMMEL®-Trommelmotoren werden in vollkommen geschlossener Ausführung staubdicht und strahlwassergeschützt in Schutzart bis IP69k gefertigt. Sie sind daher zur Verwendung im Freien und in staubigen oder feuchten Räumen geeignet.

Elektromagnetische Bremsen, Rücklaufsperren und Drehzahlwächter können angebaut werden. Das Konstruktionsprinzip der HIMMEL®-Trommelmotoren führt zur geräuscharmen und, aufgrund des geringen Bauraums, zu platzsparenden Antriebslösungen.

HIMMEL®-Trommelmotoren Katalog

ANSPRECHPARTNER

Kaufmännischer Vertriebsinnendienst
Rita Rawe
+49 (0) 2542 910 310
Rita.Raweprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Frank Medding
+49 (0) 2542 910 233
Frank.Meddingprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Reinhard Hemsing
+49 (0) 2542 910 255
Reinhard.Hemsingprotected@himmelinfo.de

Vorteile

  • Hohe Teileverfügbarkeit
  • Kurze Lieferzeiten
  • Platzsparende Bauweise
  • Hoher Wirkungsgrad
  • Robust und wartungsarm
  • Hoher Schutz gegen Staub, Schmutz, Wasser
    etc. durch gekapseltes Antriebssystem
  • Schutzarten bis IP69K
  • Atex-, CCC-, cCSAus-Zertifizierungen
  • Trommelmotoren namhafter Hersteller können
    problemlos durch HIMMEL®-Trommelmotoren
    ersetzt werden

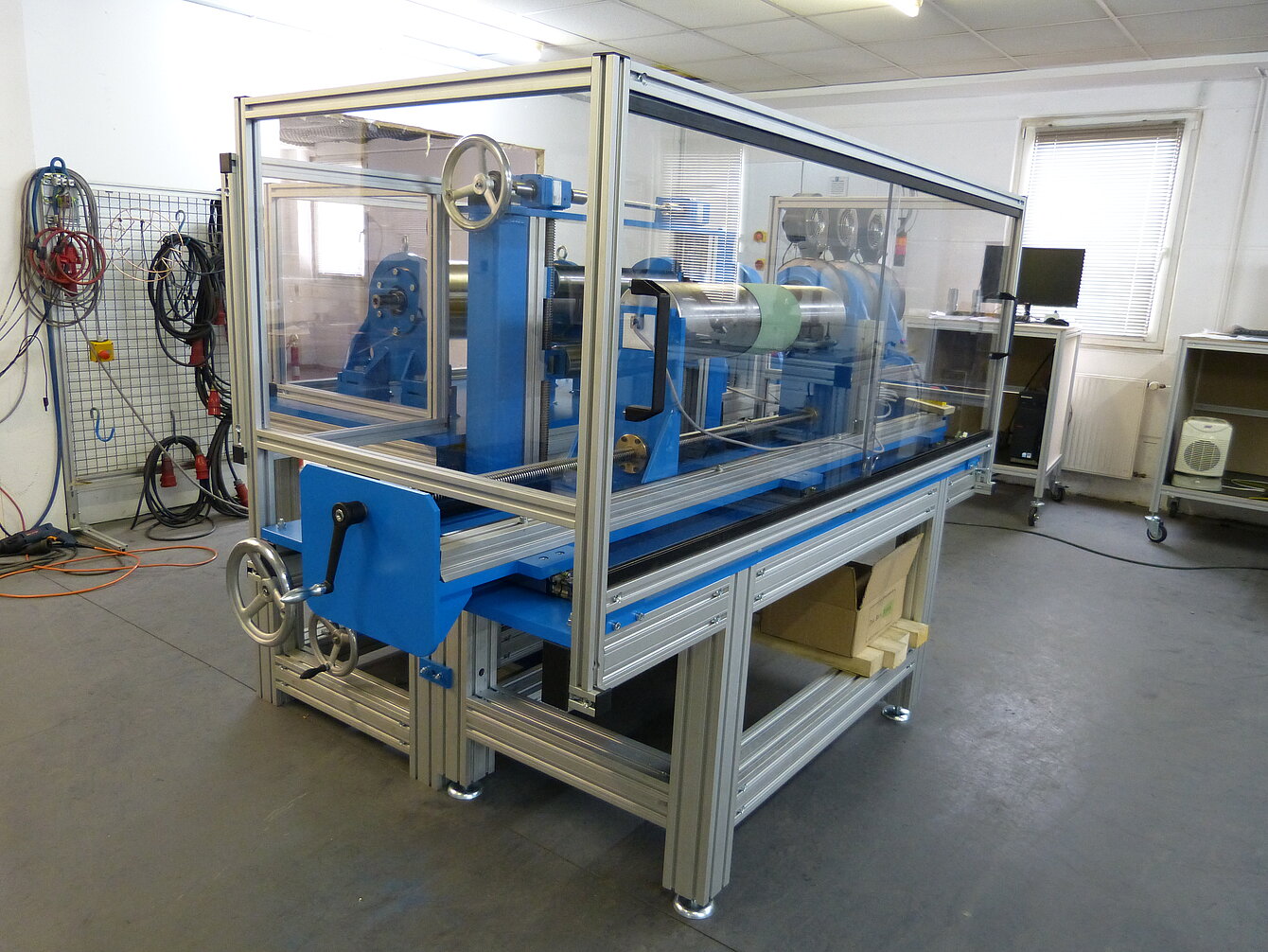

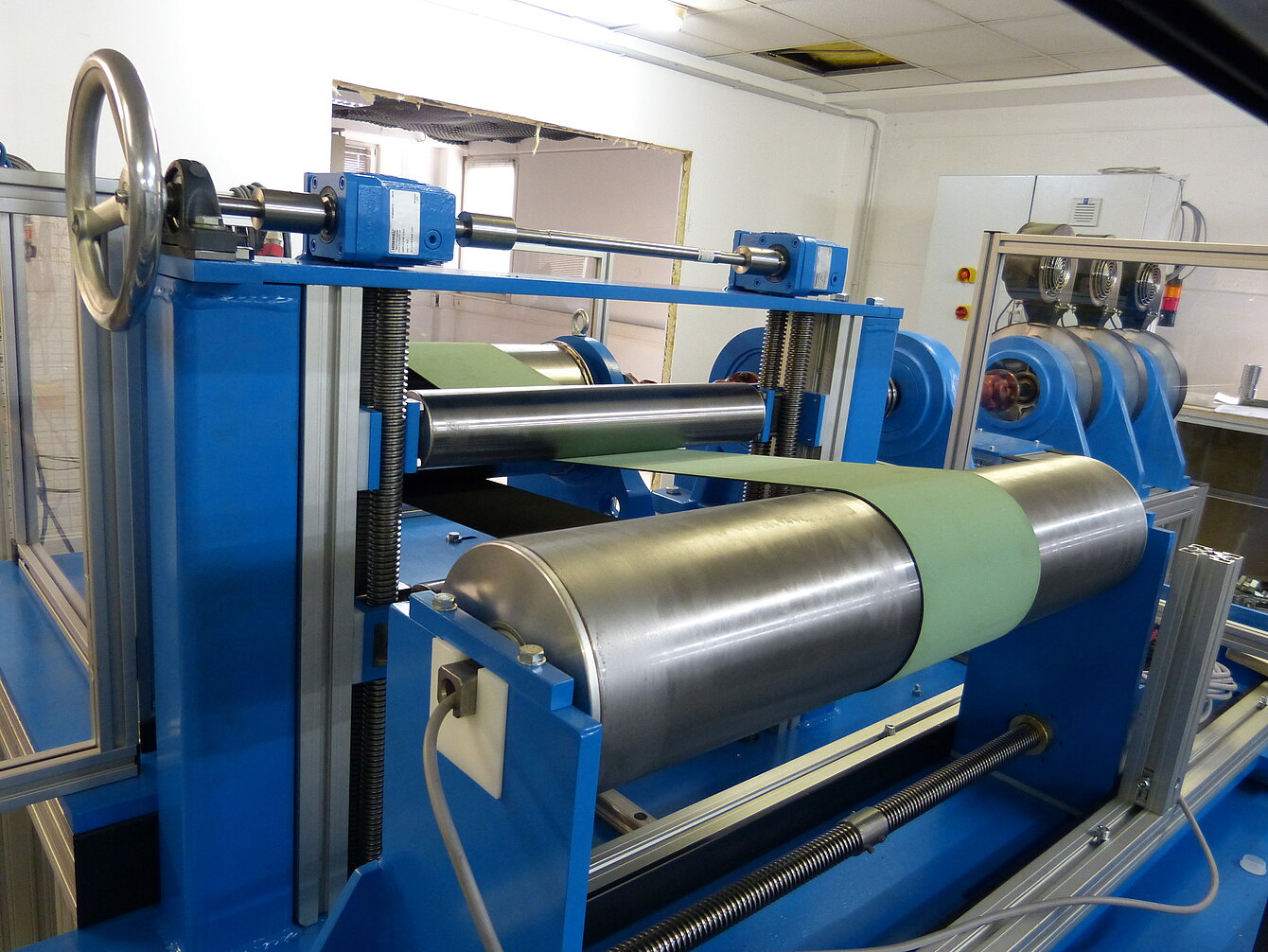

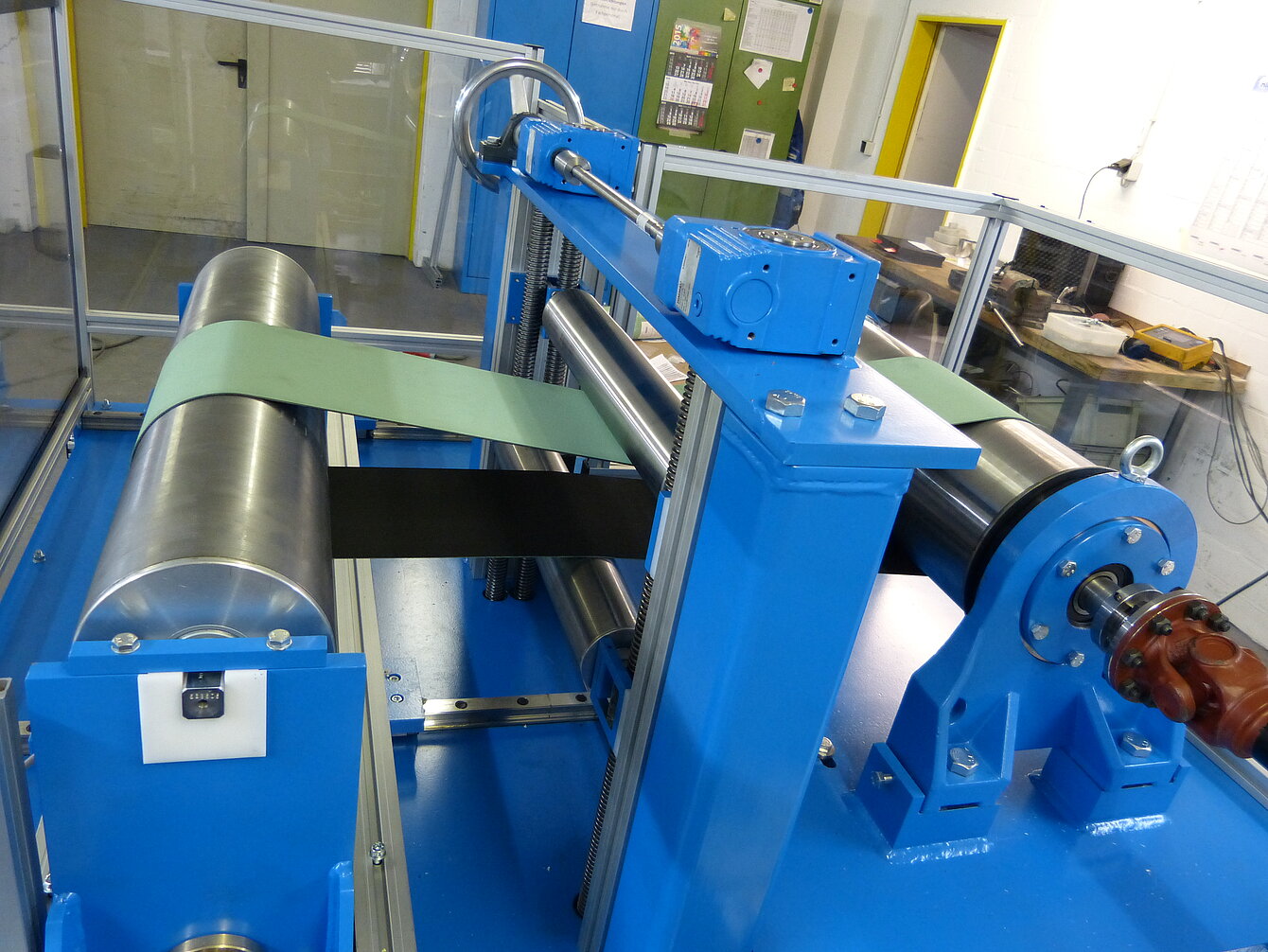

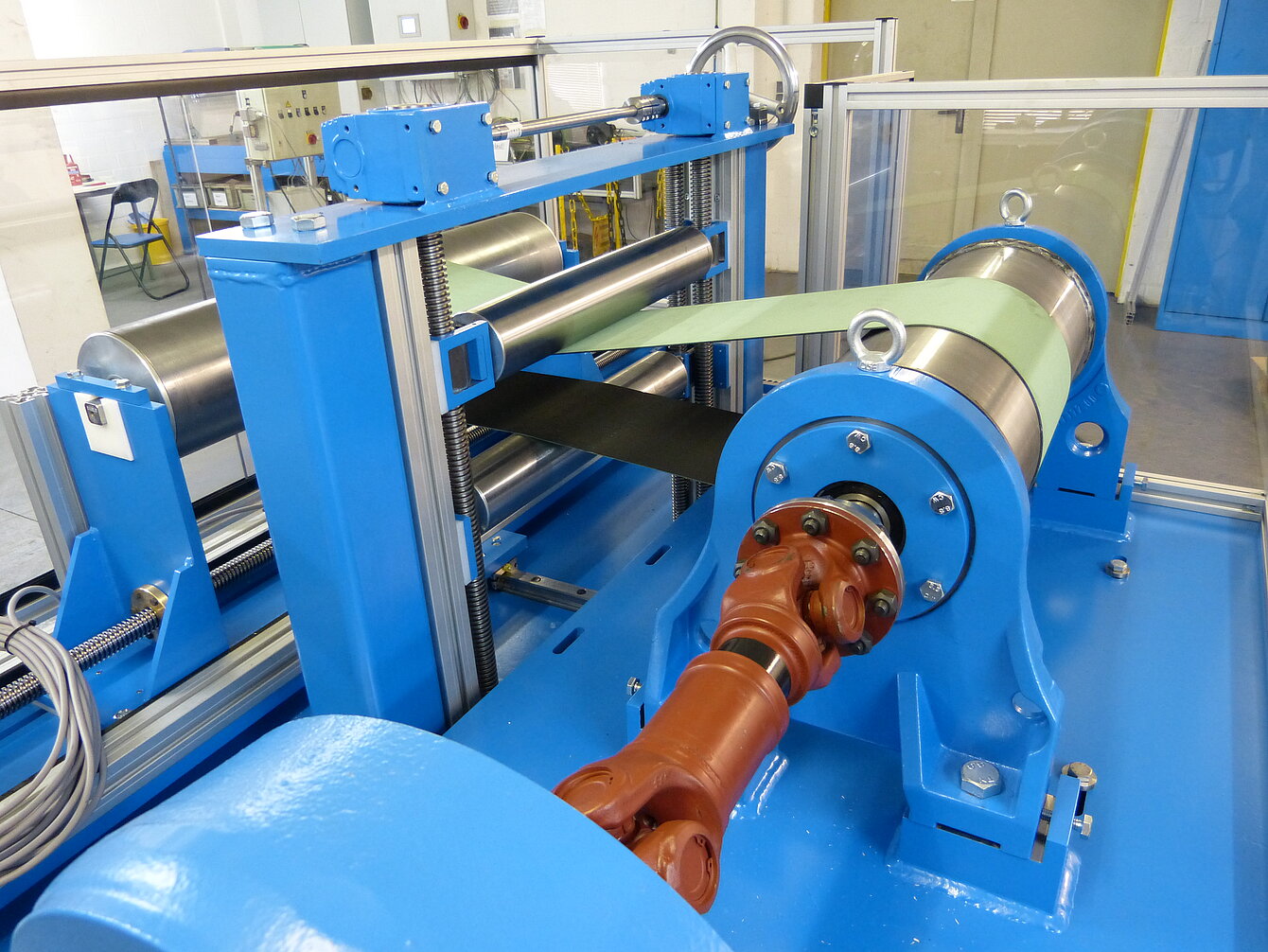

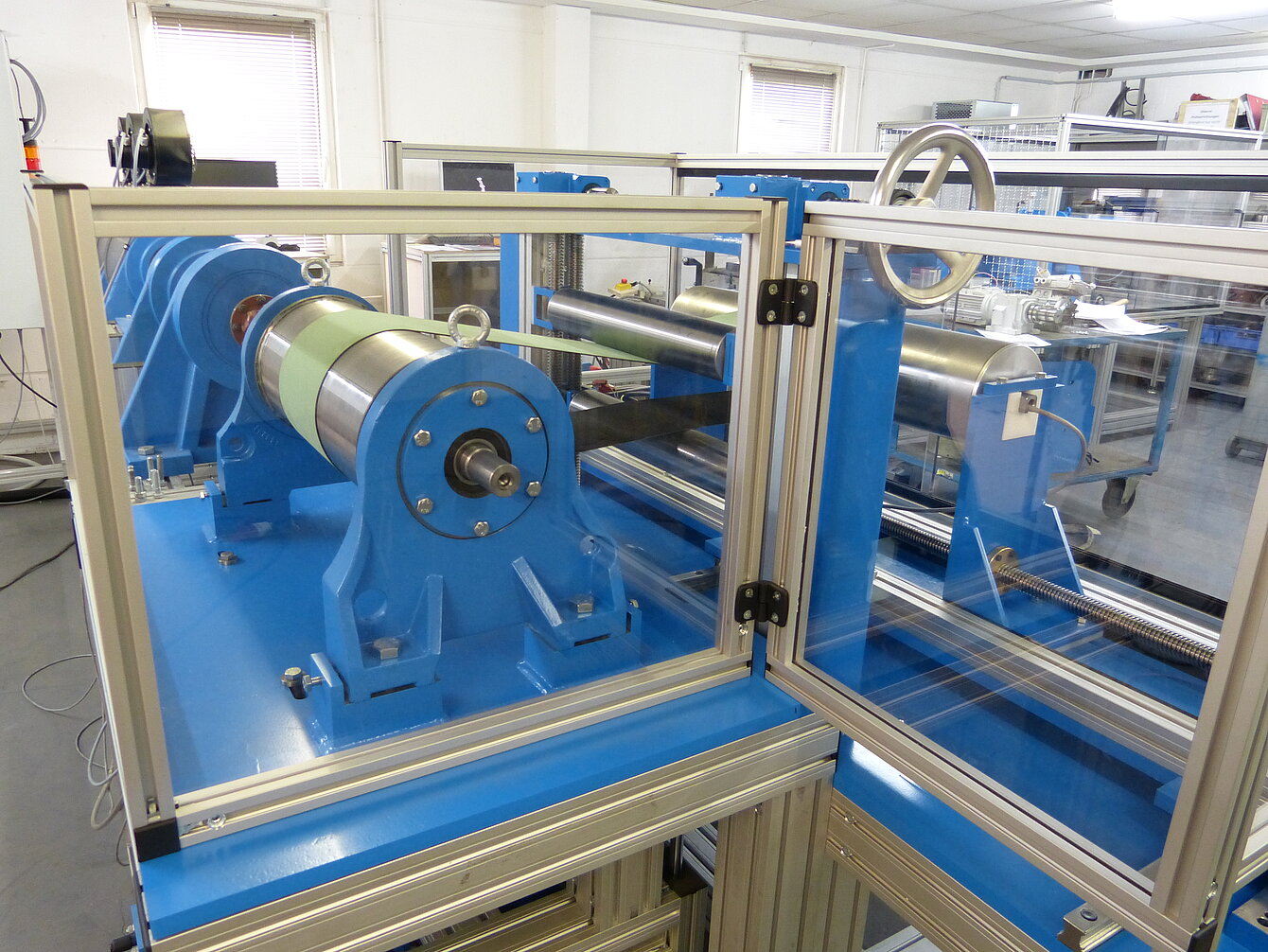

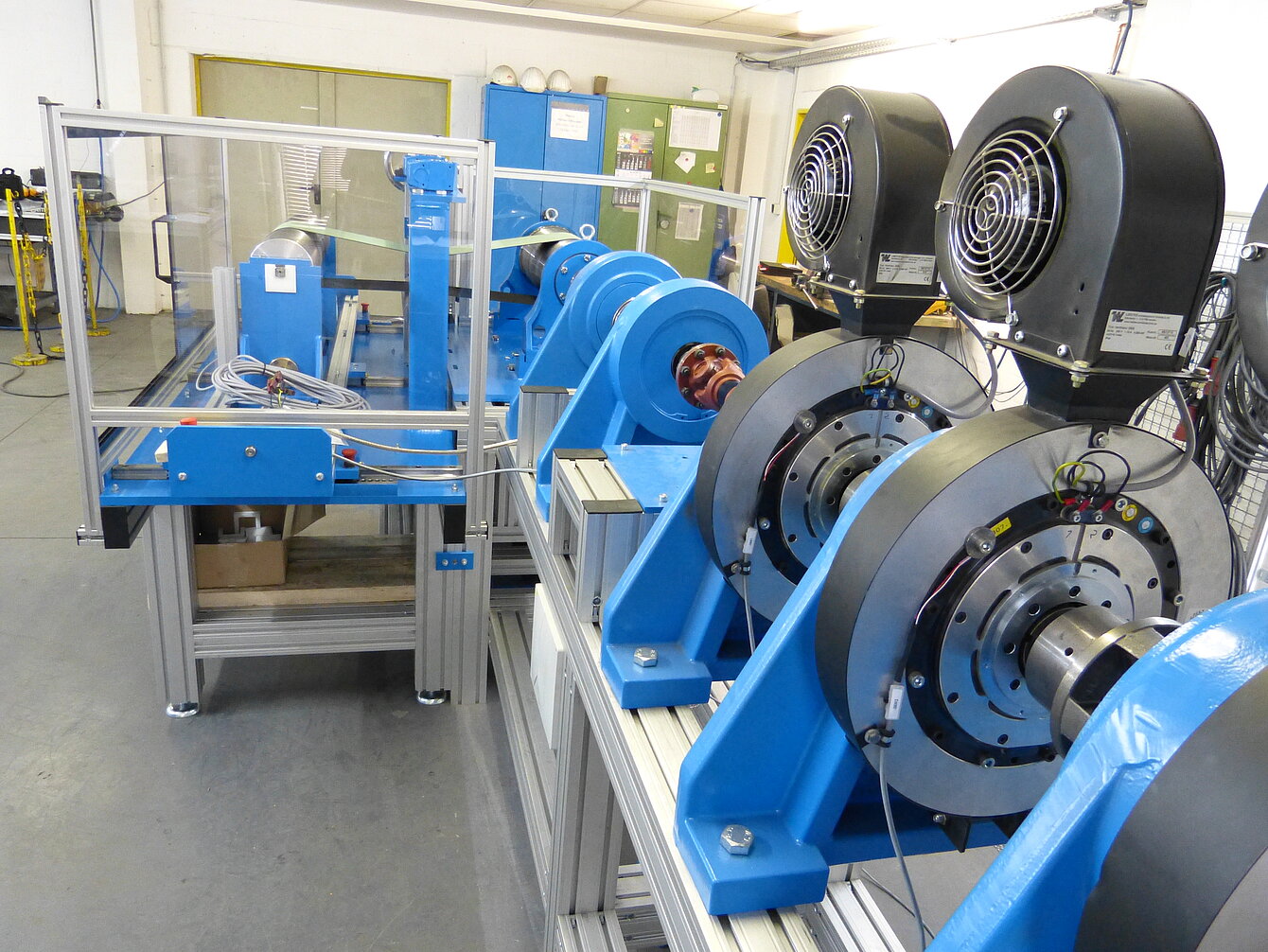

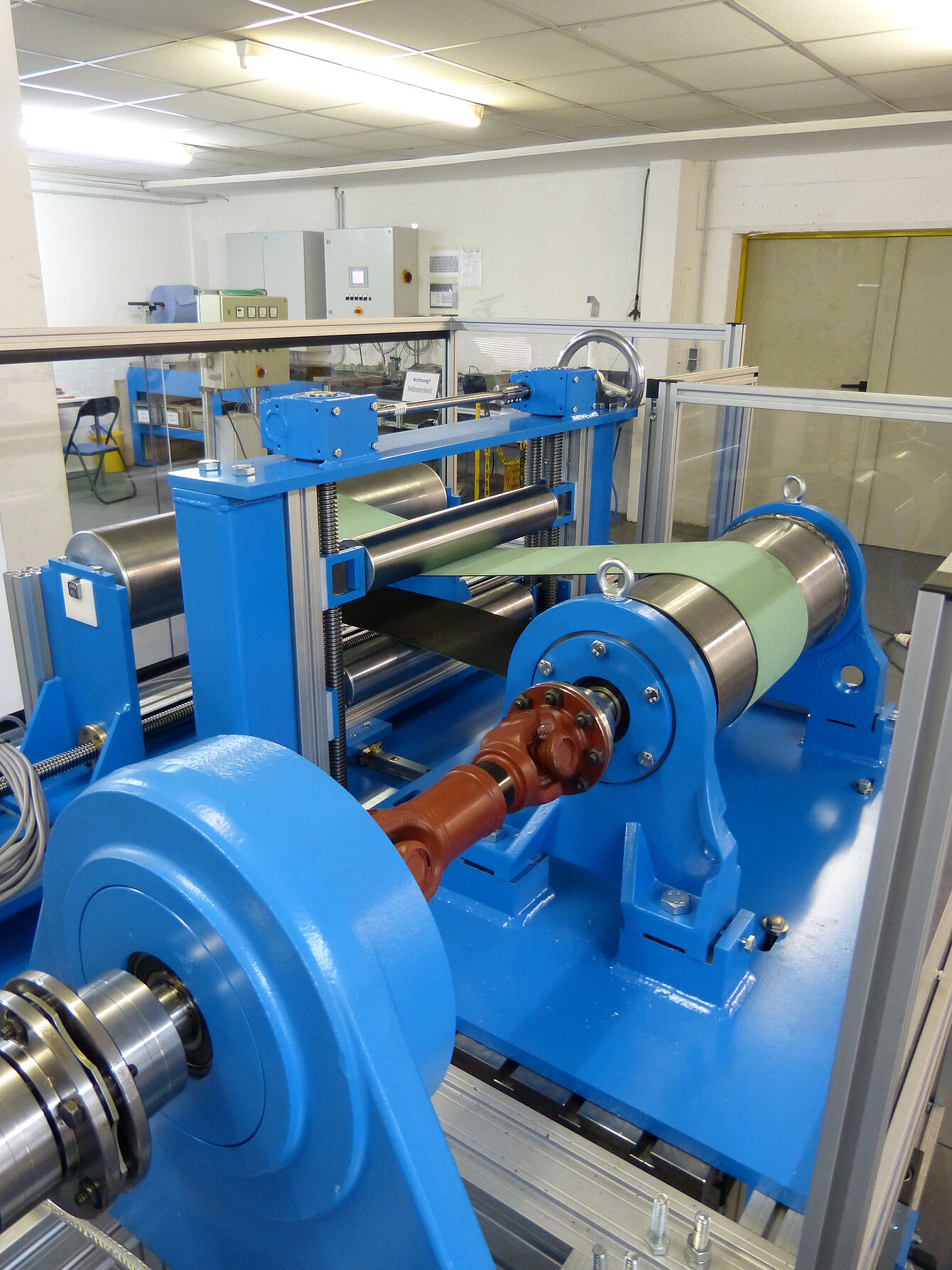

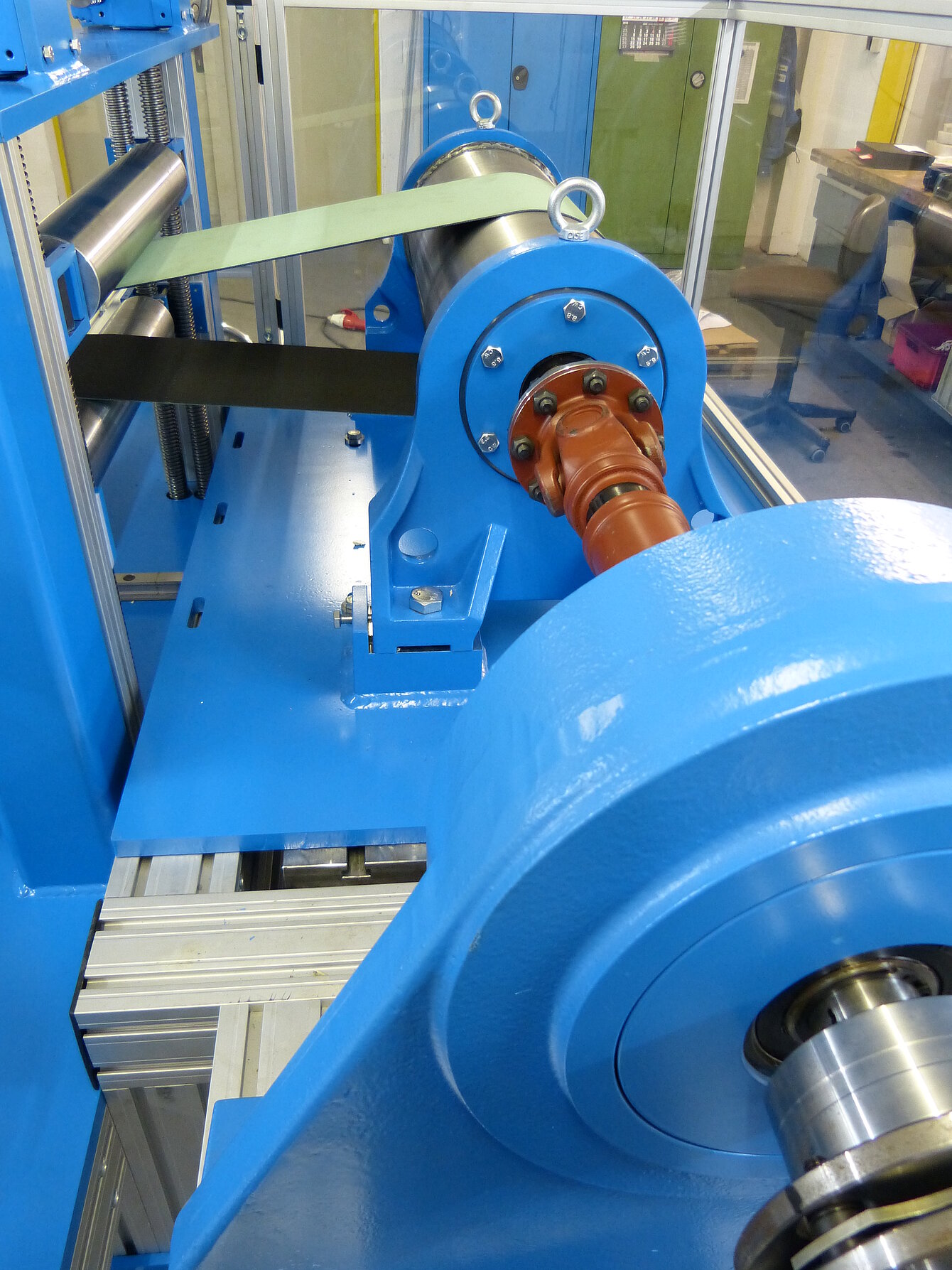

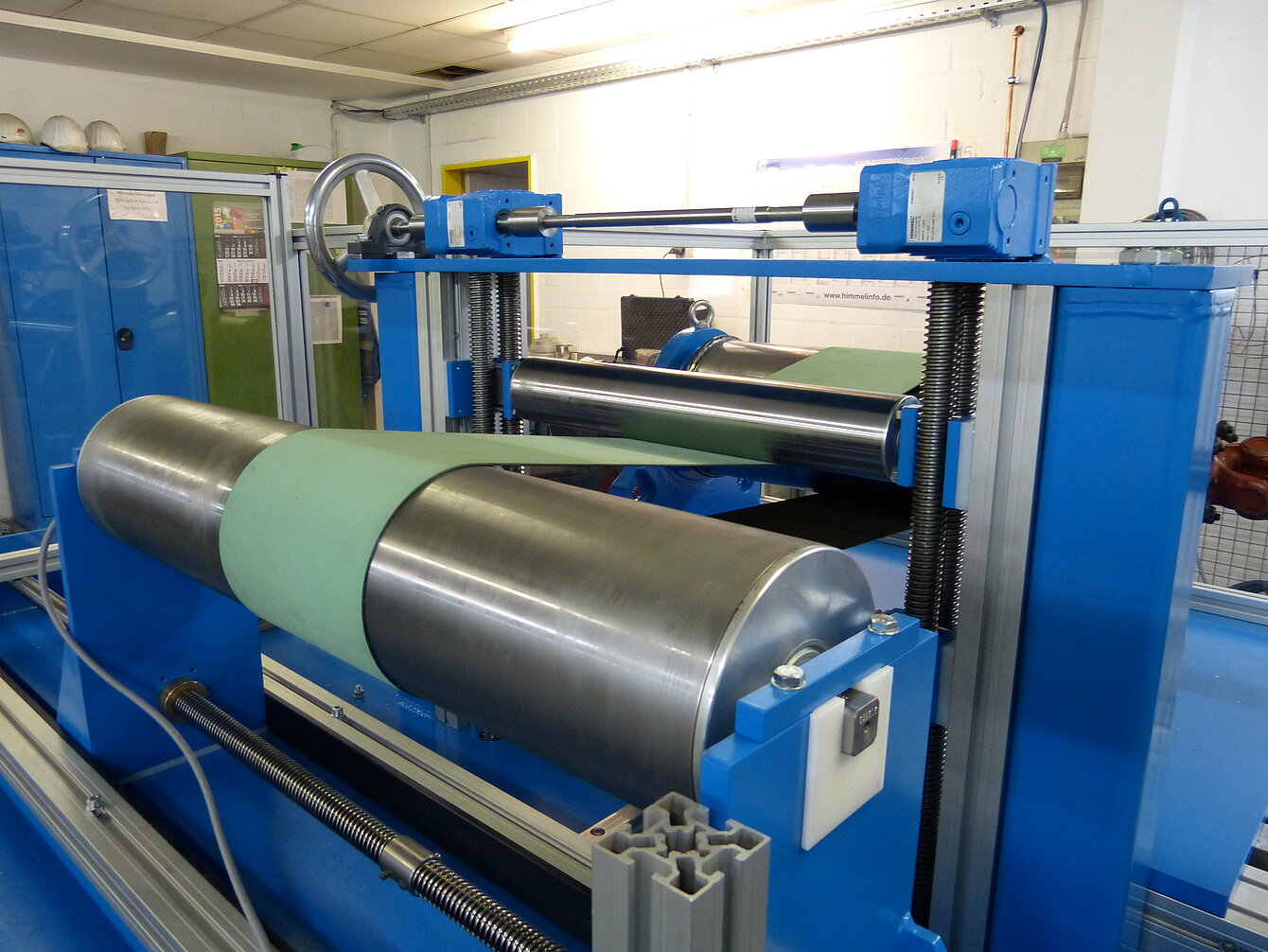

  • Modernste Prüfstände und Messtechnik zur
    Leistungsmessung
  • Sonderausführungen auch in kleinen Stückzahlen,
    individuelle Anpassung des Trommelmotors an
    Ihre Anwendung durch eigene Konstruktionsabteilung
  • Technische Beratung

Einsatzgebiete

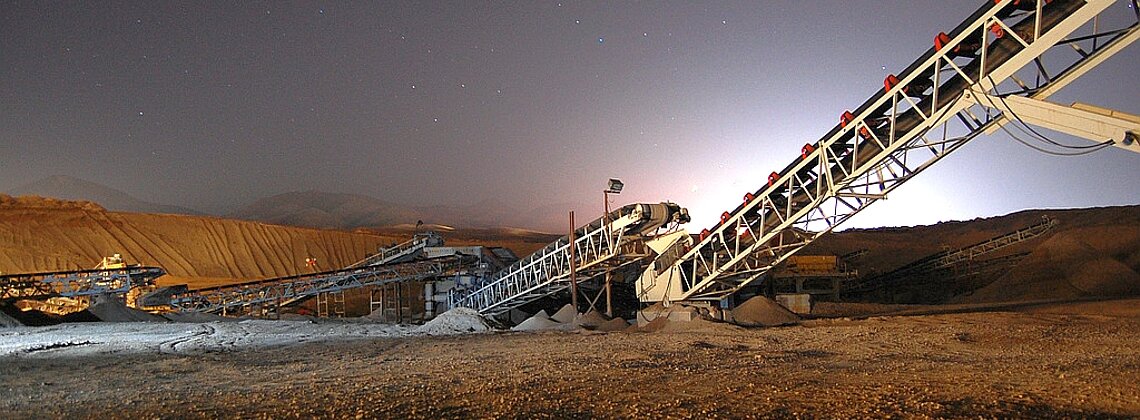

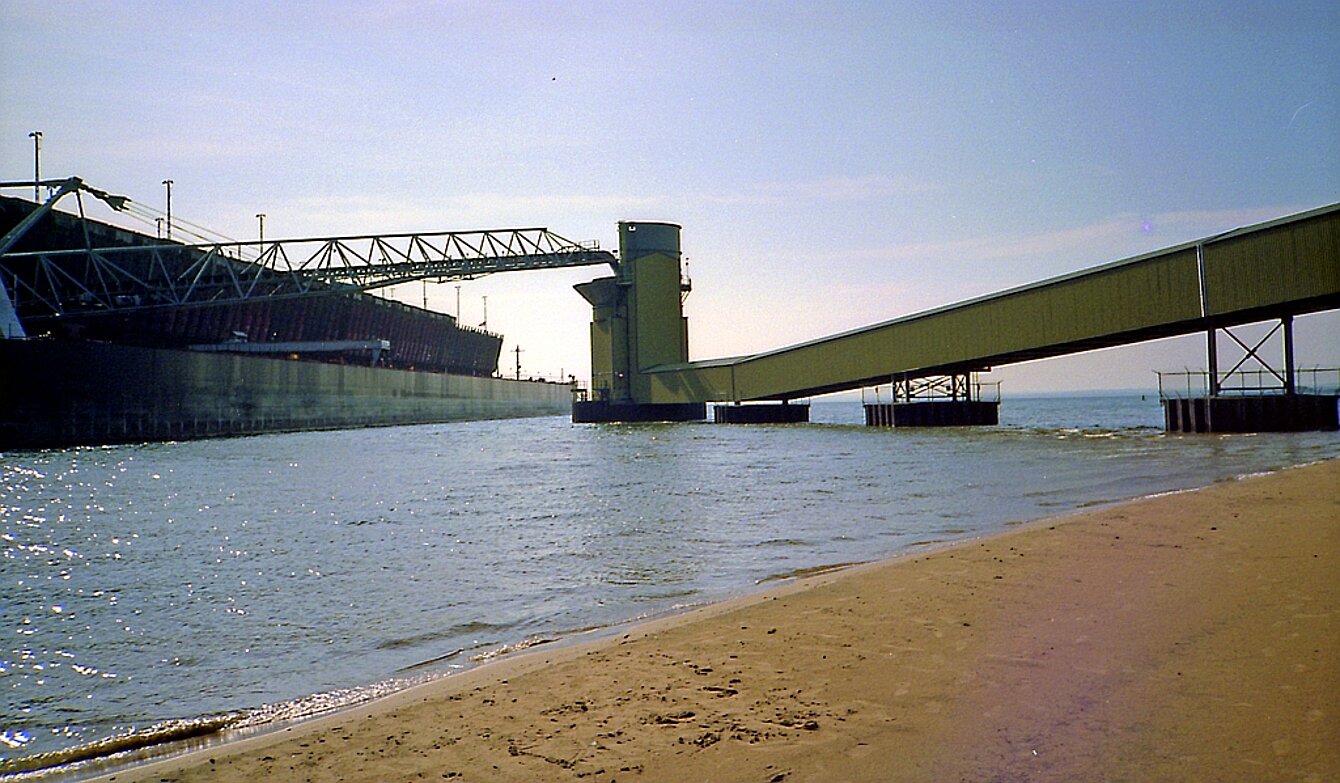

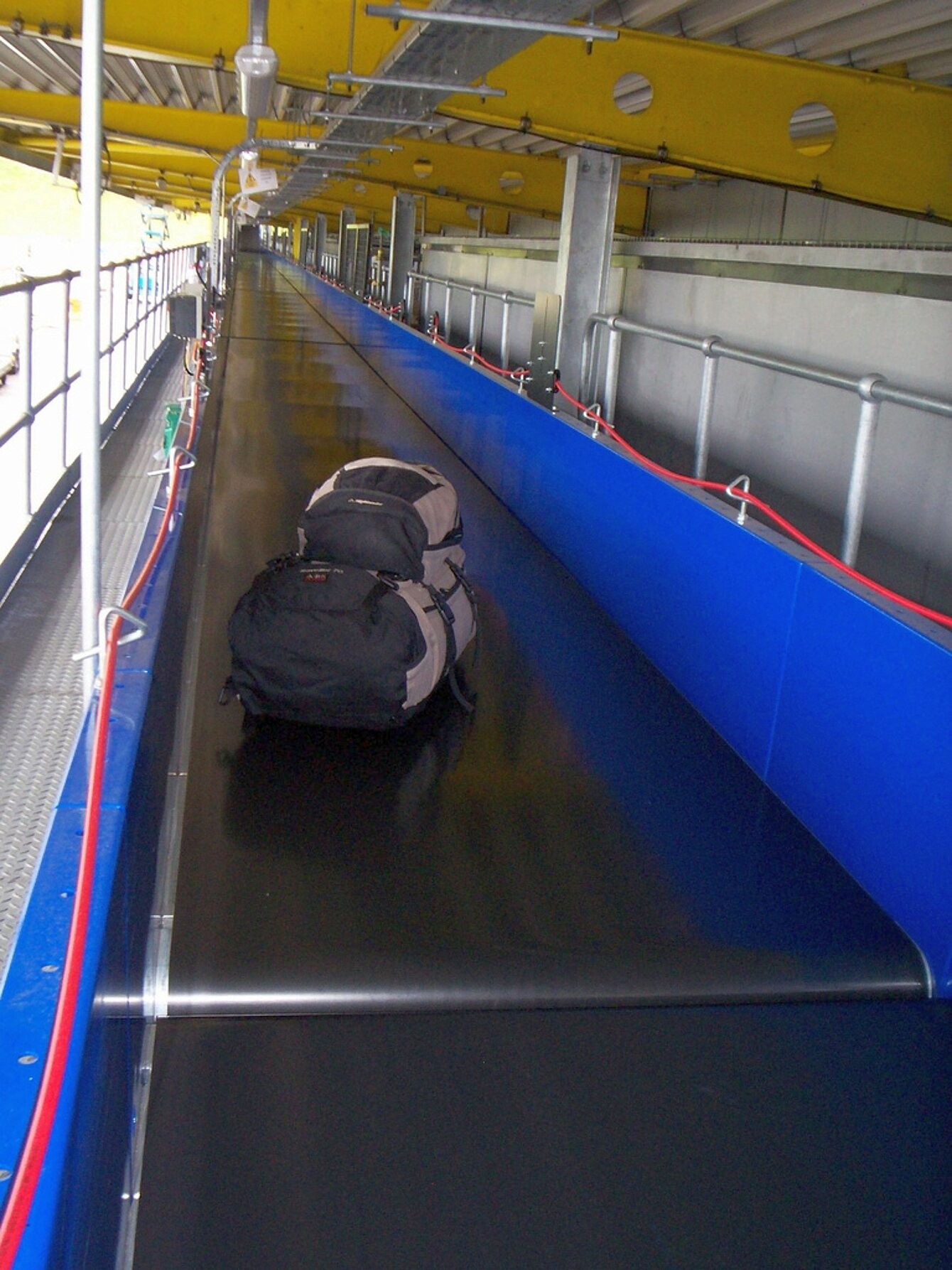

  • Fördertechnik

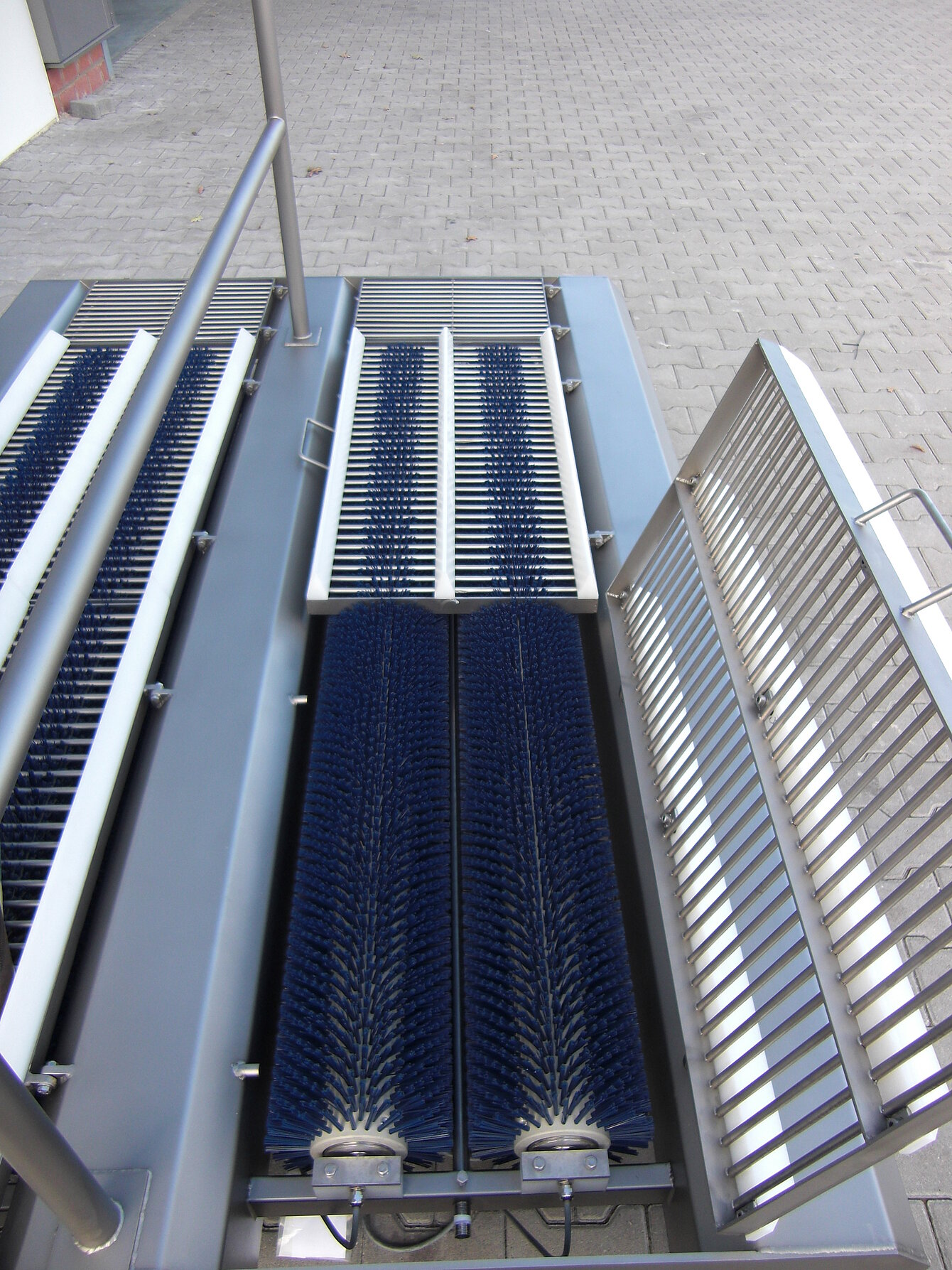

  • Lebensmittelindustrie
  • Verpackungsindustrie
  • Lagerlogistik (Palettenförderer,
    Verpackungsmaschinen etc.)

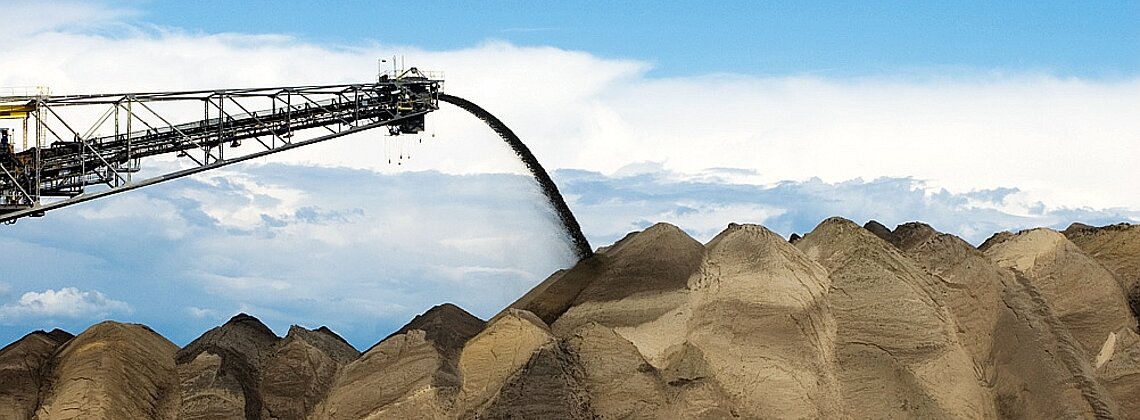

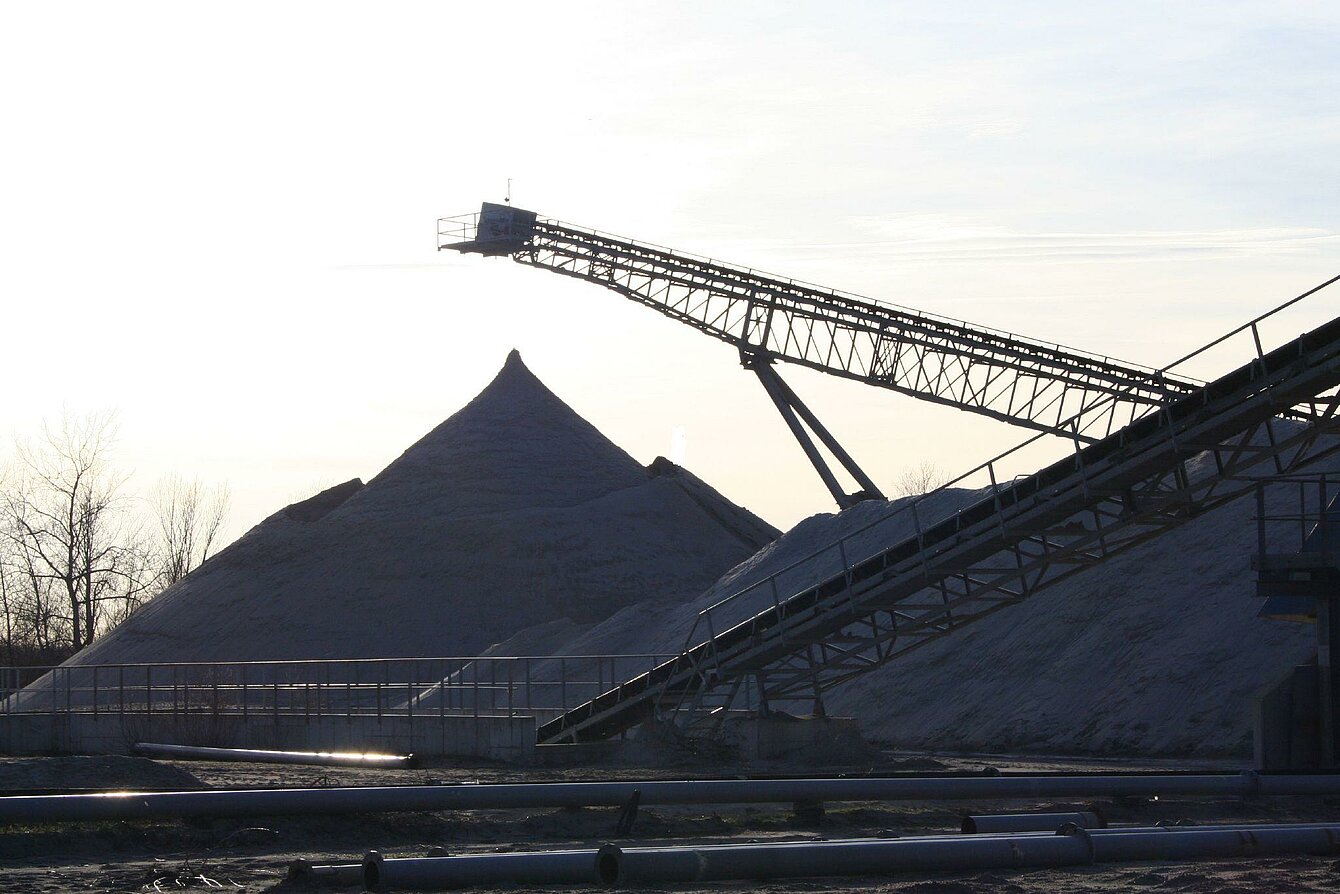

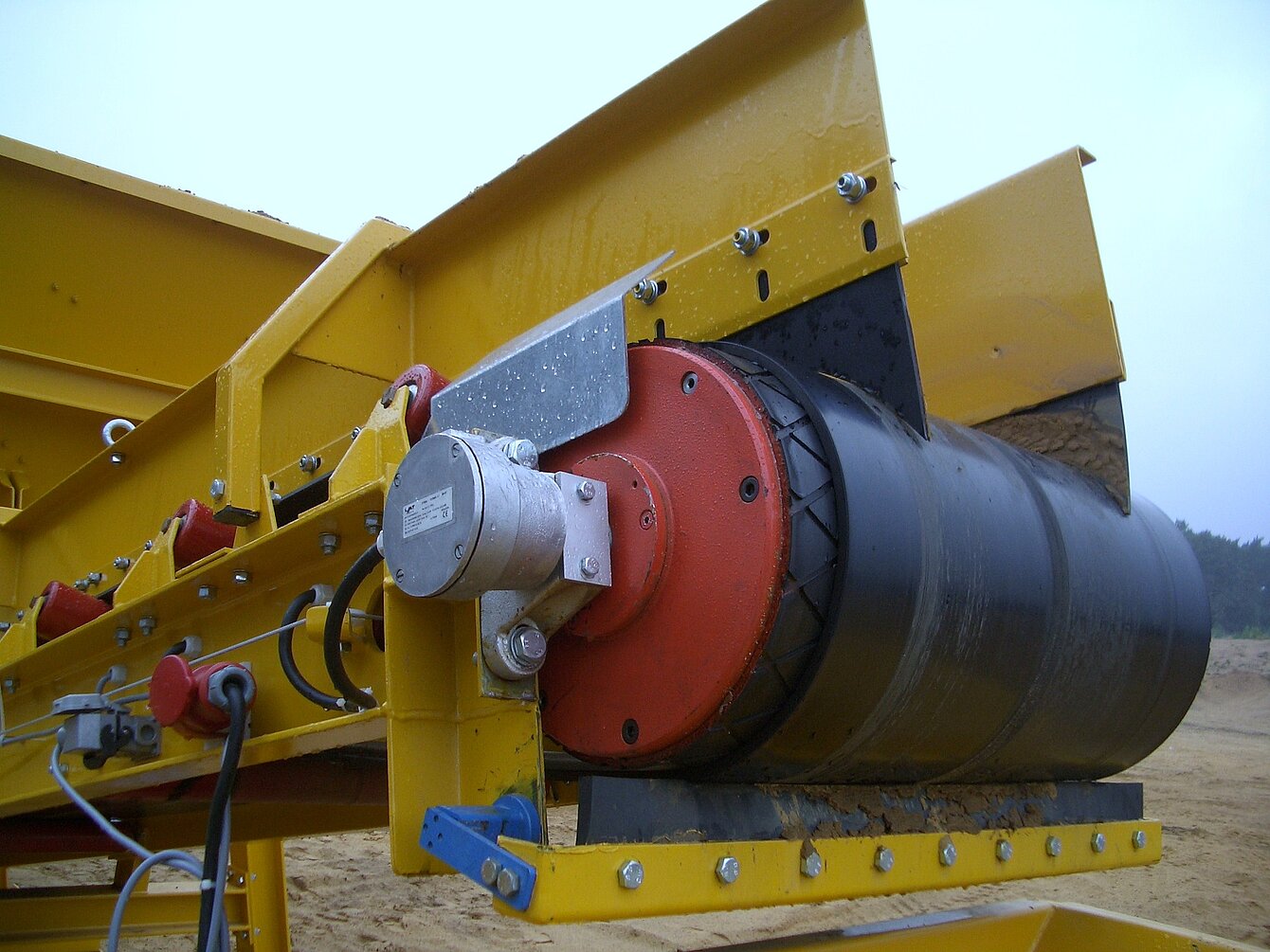

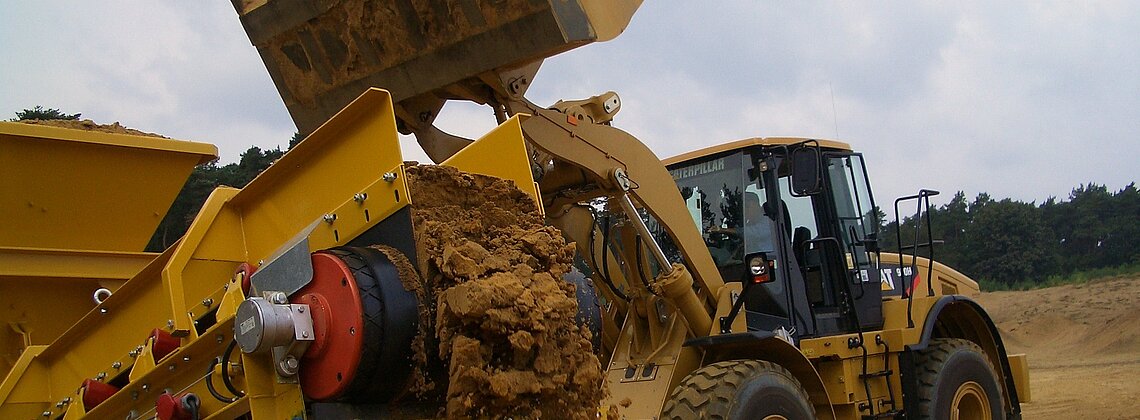

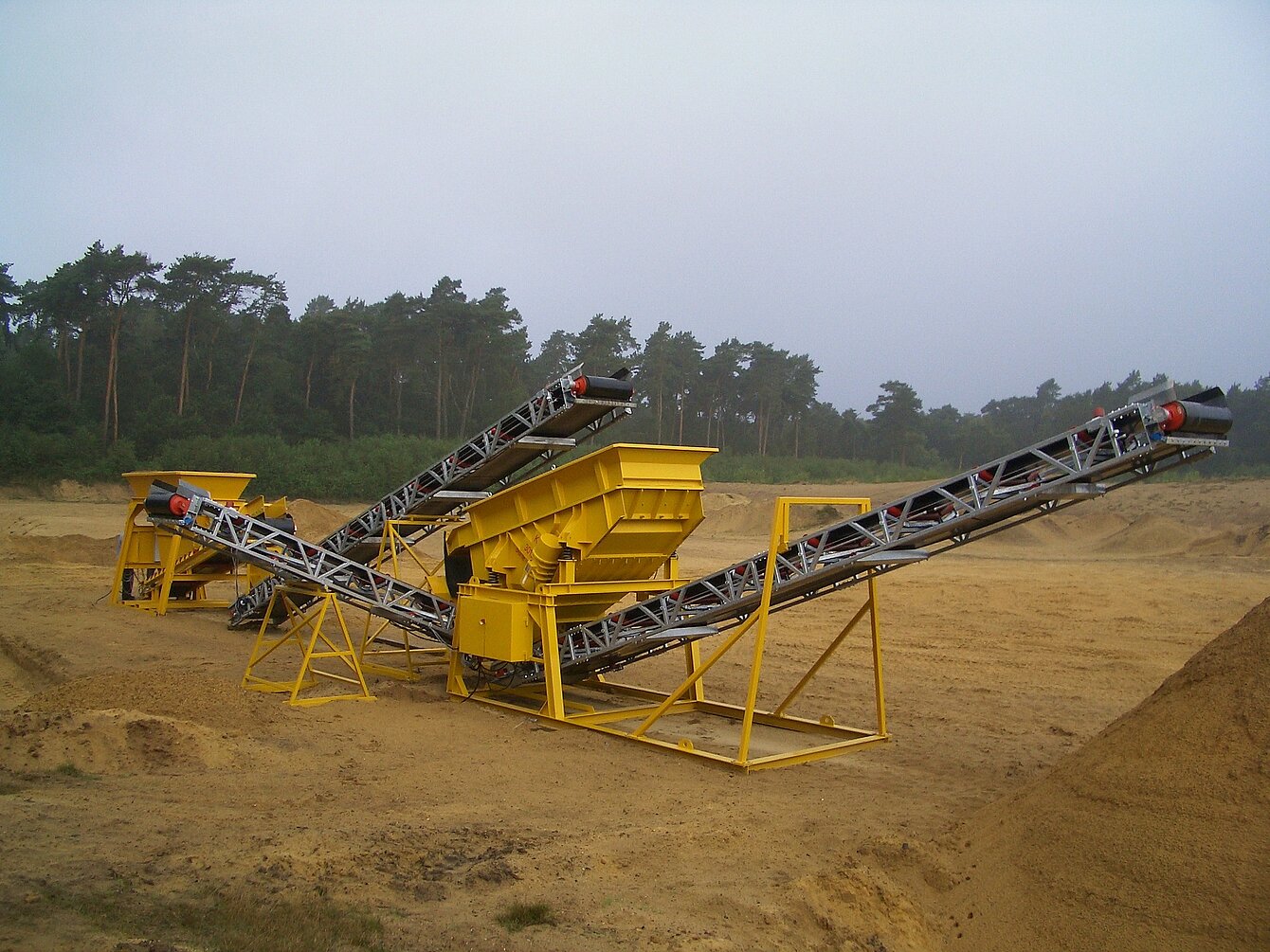

  • Schüttgutindiustrie (Be- und
    Endladeanlagen, Dosieranlagen,
    Siebmaschinen etc.)
  • Holzindustrie (Bahnschwellenbearbeitung,
    Schleiftechnik, Späneförderer etc.)
  • Wägeanlagen

Eigenschaften

  • 12 unterschiedliche Durchmesser
  • Übersetzungsvielfalt aus der Baukastenreihe unserer HIMMEL®-Getriebemotoren
  • Schrägverzahnung
  • Geschliffenen Zahnflanken für ruhigen Lauf
  • ballig gedrehter Stahlmantel, stahlblank, mit Rostschutz überzogen
  • Lagerenddeckel TM 60 - TM 165 aus Aluminium; TM 216 - TM 800 aus lackiertem Grauguss oder Stahl
  • Einspannzapfen aus Stahl, mit Rostschutz überzogen
  • Planeten- oder Stirnradgetriebe in Stahlverzahnung
  • gerade Kabelverschraubung aus Messing, vernickelt mit 3 m Kabel (TM 60 - TM165)
  • Klemmenkasten (TM216 - TM800)
  • Schutzart IP65





Weitere Optionen nach Kundenwunsch möglich.



Optionen

  • Edelstahlausführung
  • Trommelkörper zylindrisch
  • Trommelkörper mit Gummi-Beschichtung
  • Trommelkörper mit PU-Beschichtung
  • Trommelkörper mit profilierter Beschichtung
  • zum Antrieb von Kunststoff-Modularbändern
  • Trommelkörper mit Keilstahl und Kettenrädern zum
  • Antrieb von Kunststoff-Modularbändern
  • Klemmenkasten in Aluminium- oder Edelstahl-Ausführung
  • Diverse Anschlussarten
  • Schutzart IP66 bis IP69K
  • Geeignet für Frequenzumrichterbetrieb
  • Rücklaufsperre
  • Lebensmittelöl, Synthetiköl
  • Trommelmotor als Einbaupatrone
  • Magnetbremse

Weitere Optionen nach Kundenwunsch möglich.

Technische Daten

Type  TM60.1

  • Leistung von 0,03 kW bis 0,08 kW
  • Bandgeschwindigkeit von 0,09 m/s bis 1,90 m/s
  • Drehzahl von 26 U/min  bis 576 U/min
  • Bandzugkraft  von  42 N  bis 345 N
  • Trommellänge ab 355 mm lieferbar


Type  TM82.1

  • Leistung von 0,018 kW bis 0,12 kW
  • Bandgeschwindigkeit von 0,03 m/s bis 0,95 m/s
  • Drehzahl von 8 U/min  bis 222 U/min
  • Bandzugkraft  von  74 N  bis 827 N
  • Trommellänge ab 200 mm lieferbar


Type  TM113

  • Leistung von 0,075 kW bis 0,55 kW
  • Bandgeschwindigkeit von 0,09 m/s bis 3,47 m/s
  • Drehzahl von 16 U/min  bis 584 U/min
  • Bandzugkraft  von  107 N  bis 1.408 N
  • Trommellänge ab 260 mm lieferbar


Type  TM138

  • Leistung von 0,09 kW bis 1,00 kW
  • Bandgeschwindigkeit von 0,04 m/s bis 2,73 m/s
  • Drehzahl von 6 U/min  bis 377 U/min
  • Bandzugkraft  von  183 N  bis 2.802 N
  • Trommellänge ab 300 mm lieferbar


Type  TM165

  • Leistung von 0,37 kW bis 3,00 kW
  • Bandgeschwindigkeit von 0,19 m/s bis 5,18 m/s
  • Drehzahl von 22 U/min  bis 600 U/min
  • Bandzugkraft  von  289 N bis 2.947 N
  • Trommellänge ab 400 mm lieferbar


Type  TM216

  • Leistung von 0,37 kW bis 3,00 kW
  • Bandgeschwindigkeit von 0,25 m/s bis 2,20 m/s
  • Drehzahl von 22 U/min  bis 195 U/min
  • Bandzugkraft  von  148 N bis 4.679 N
  • Trommellänge ab 400 mm lieferbar


Type  TM321

  • Leistung von 1,50 kW bis 7,50 kW
  • Bandgeschwindigkeit von 0,39 m/s bis 3,28 m/s
  • Drehzahl von 23 U/min  bis 195 U/min
  • Bandzugkraft  von  641 N bis 5.622 N
  • Trommellänge ab 520 mm lieferbar


Type  TM415

  • Leistung von 3,00 kW bis 15,00 kW
  • Bandgeschwindigkeit von 0,78 m/s bis 2,17 m/s
  • Drehzahl von 36 U/min  bis 100 U/min
  • Bandzugkraft  von  1.858 N bis 8.792 N
  • Trommellänge ab 550 mm lieferbar


Type  TM518

  • Leistung von 4,00 kW bis 22,00 kW
  • Bandgeschwindigkeit von 0,51 m/s bis 2,14 m/s
  • Drehzahl von 19 U/min  bis 79 U/min
  • Bandzugkraft  von  3.418 N bis 12.582 N
  • Trommellänge ab 750 mm lieferbar


Type  TM620

  • Leistung von 7,50 kW bis 22,00 kW
  • Bandgeschwindigkeit von 0,77 m/s bis 2,56 m/s
  • Drehzahl von 24 U/min  bis 79 U/min
  • Bandzugkraft  von  4.025 N bis 10.512 N
  • Trommellänge ab 800 mm lieferbar


Type  TM630

  • Leistung von 30,00 kW bis 55,00 kW
  • Bandgeschwindigkeit von 1,25 m/s bis 4,00 m/s
  • Drehzahl von 38 U/min  bis 121 U/min
  • Bandzugkraft  von  9.045 N bis 22.791 N
  • Trommellänge ab 950 mm lieferbar


Type  TM800

  • Leistung von 22,00 kW bis 132,00 kW
  • Bandgeschwindigkeit von 1,00 m/s bis 4,50 m/s
  • Drehzahl von 24 U/min  bis 108 U/min
  • Bandzugkraft  von  6.633 N bis 56.318 N
  • Trommellänge ab 950 mm lieferbar


Abweichende Leistungsdaten und Geschwindigkeiten auf Anfrage möglich.
