Kompakte HIMMEL®-Flachmotoren für höchste Präzision

Die HIMMEL®-Flachmotoren verbinden hohe Leistung, maximale Präzision und eine besonders kompakte Bauweise. Unsere Flachmotoren kommen überall dort zum Einsatz, wo leistungsstarke Hochgeschwindigkeitsantriebe bei geringem Bauraum gefragt sind – beispielsweise im Maschinenbau, in der Holzbearbeitung oder in der Metallbearbeitung.

Ob Standardausführung oder individuelle Sonderlösung – wir entwickeln Flachmotoren, die optimal auf Ihre Bearbeitungsprozesse und Maschinenkonzepte abgestimmt sind.



Unsere HIMMEL®-Flachmotoren im Überblick

  • Leistungsbereich von 0,35 bis 115 kW
  • Drehzahlen bis 24.000 1/min
  • Sieben Baugrößen
  • Vielfältige Abtriebsvarianten
  • Unterschiedliche Anschlussmöglichkeiten
  • Individuelle Ausführungen



Vorteile der HIMMEL®-Flachmotoren

  • Besonders kompakte Bauweise
  • Hohe Leistungsdichte
  • Drehzahlen bis 24.000 1/min
  • Höchste Präzision und Laufgenauigkeit
  • Zuverlässiger Betrieb auch unter anspruchsvollen Bedingungen
  • Lange Lebensdauer
  • Flexible Integration in unterschiedlichste Maschinenkonzepte



Typische Einsatzbereiche unserer HIMMEL®-Flachmotoren

Die HIMMEL®-Flachmotoren eignen sich insbesondere für:

  • Fräsmaschinen

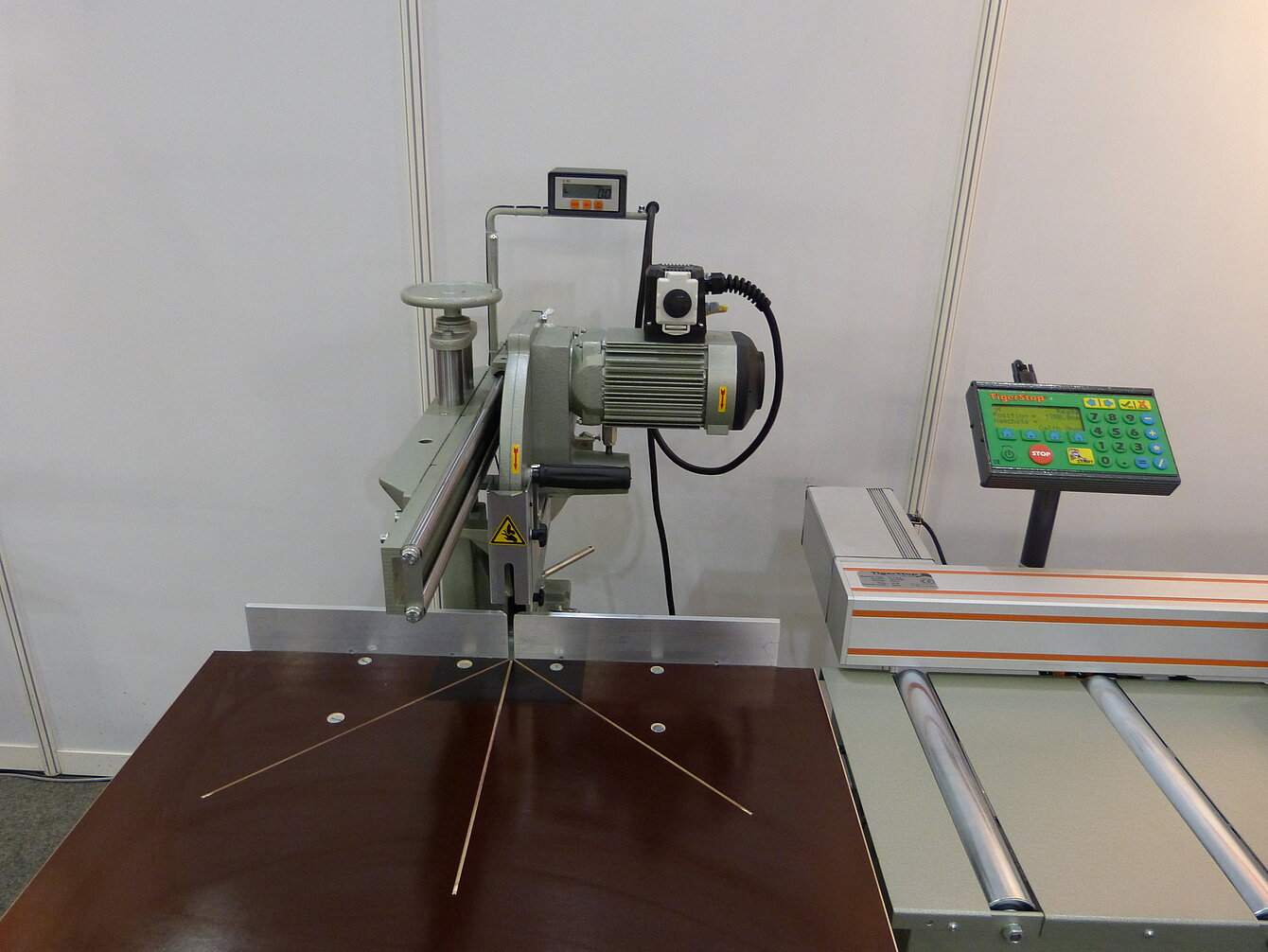

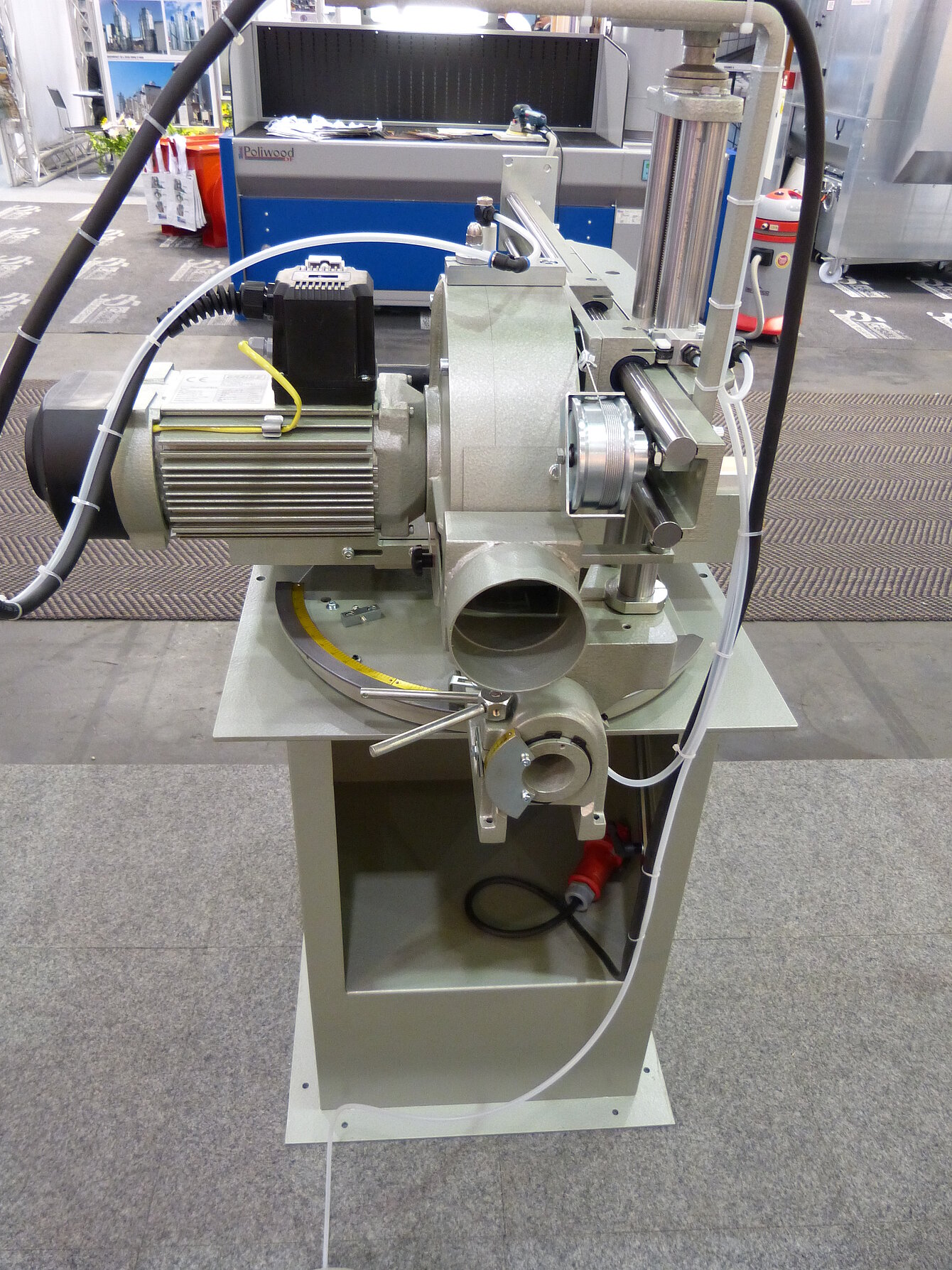

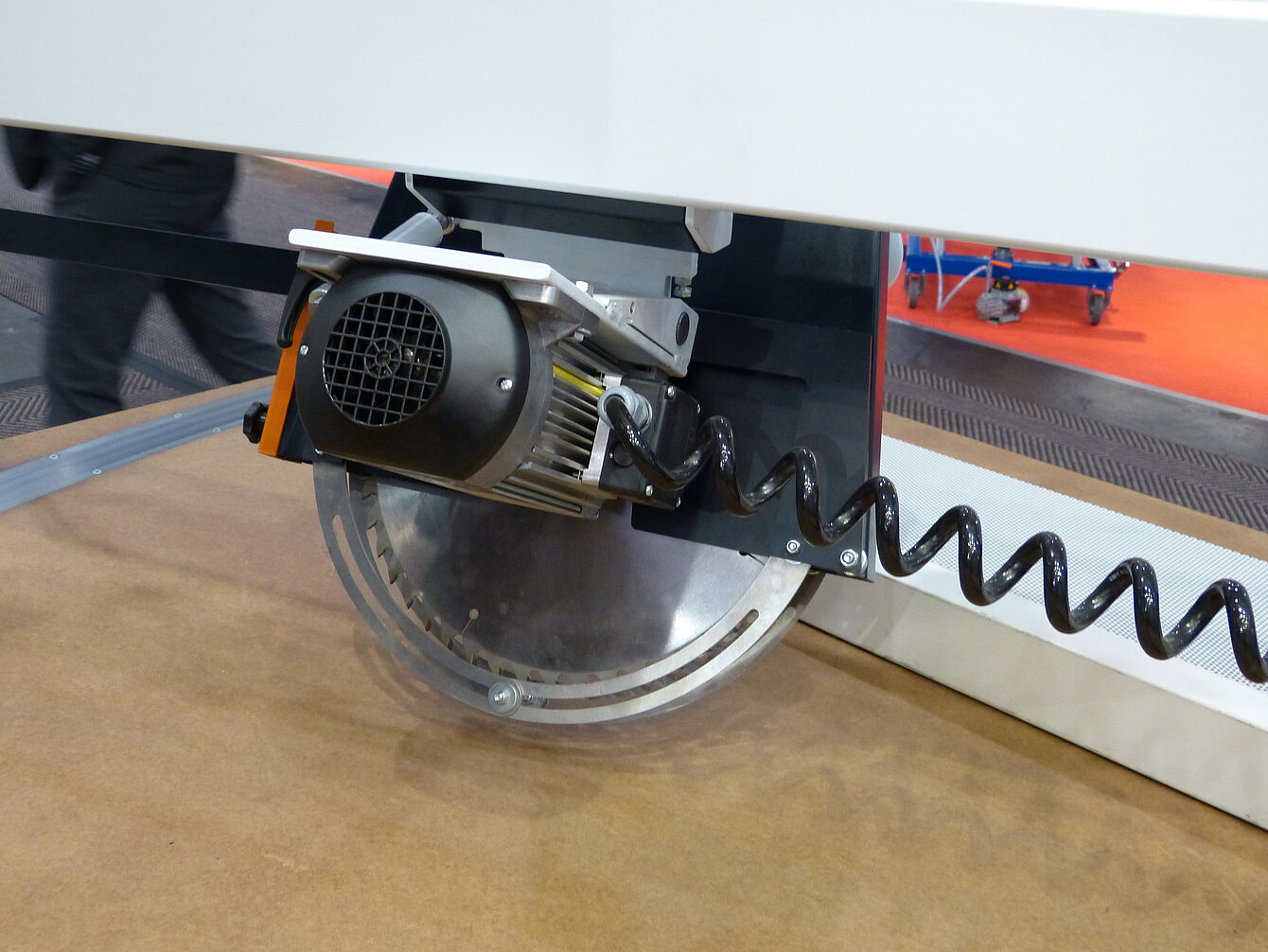

  • Sägemaschinen
  • Bohrmaschinen
  • Schleifmaschinen
  • Zerspanung

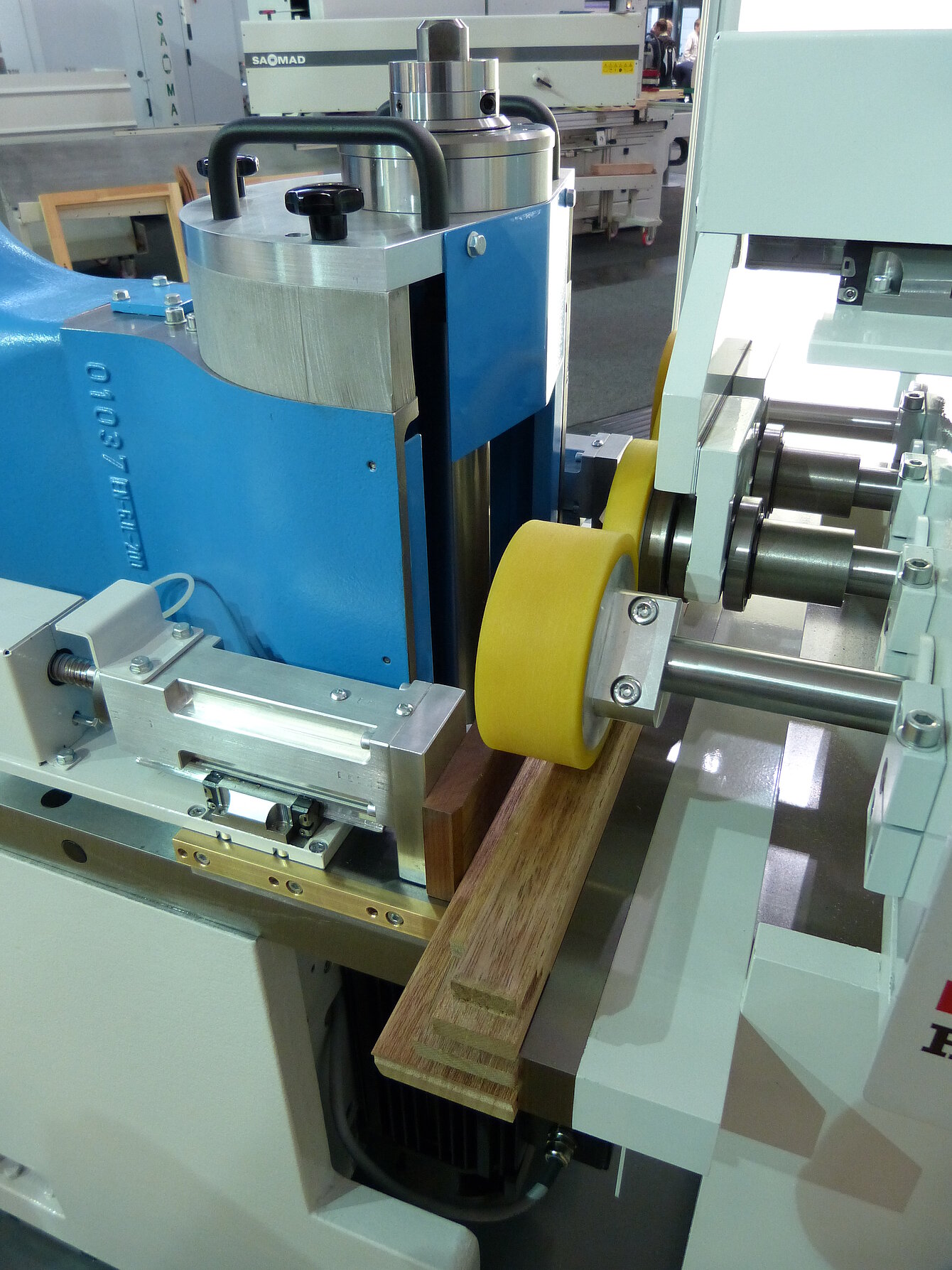

  • Holzbearbeitung
  • Metallbearbeitung
  • Werkzeugmaschinen

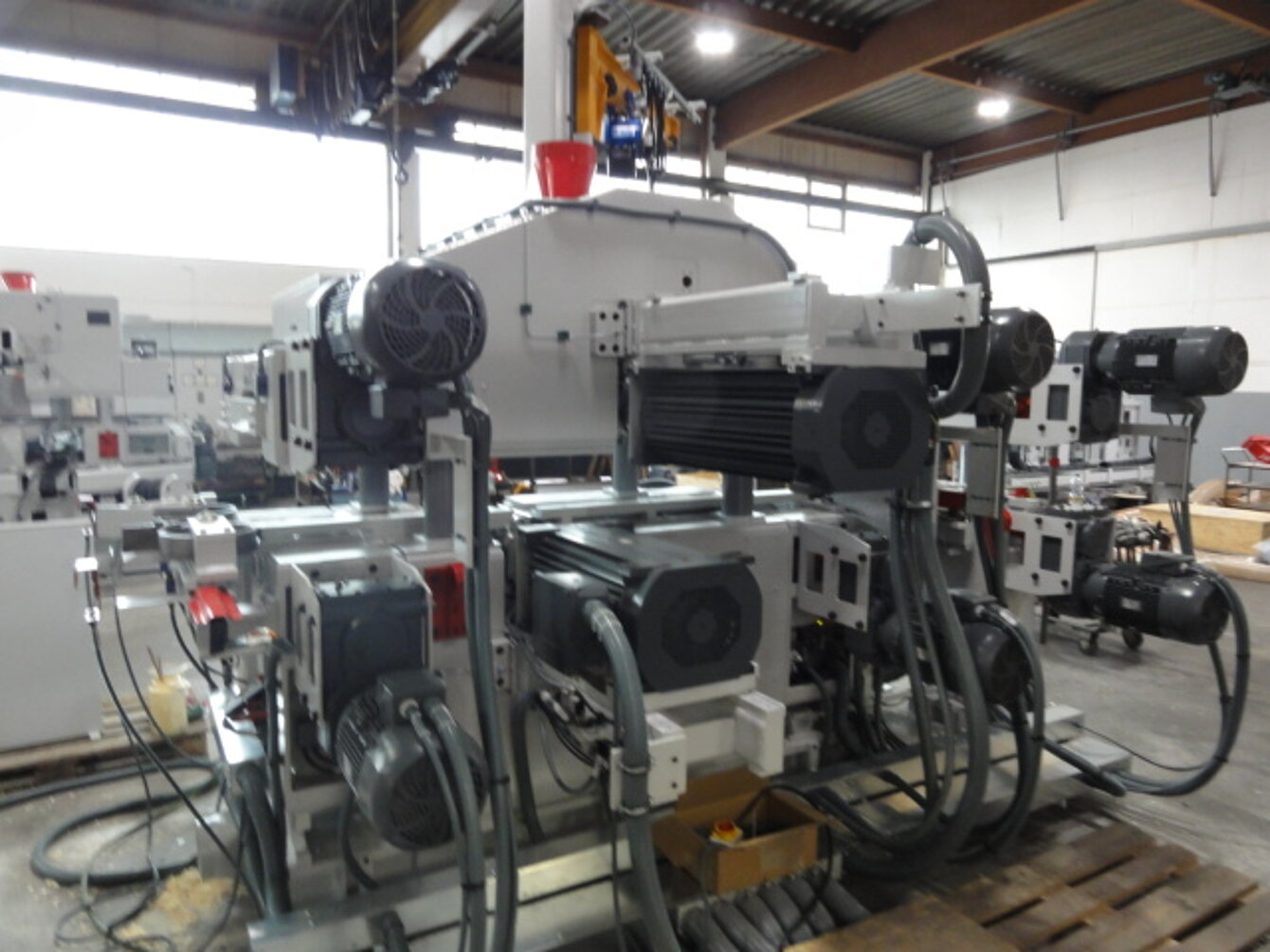

  • Maschinen und Anlagenbau
  • Kompakte Bearbeitungseinheiten



Individuelle HIMMEL®-Flachmotoren für Ihre Anwendung

Unsere Flachmotoren lassen sich exakt an Ihre Anforderungen anpassen.

Zur Auswahl stehen unter anderem:

  • Unterschiedliche Abtriebssysteme wie HSK, Spannzangen oder Flanschlösungen
  • Verschiedene Lagerkonzepte bis hin zu Hochpräzisionslagerungen
  • Individuelle Anschlussvarianten mit Klemmenkasten, Kabel oder Steckverbindung
  • Optionale Ausstattung wie Bremsen oder ATEX-Ausführungen



Sonderlösungen für höchste Ansprüche

Neben unserem Standardsortiment entwickeln wir individuelle HIMMEL®-Flachmotoren für spezielle Anwendungen.

Von kundenspezifischen Schnittstellen über besondere Lagerungen bis hin zu hochpräzisen Sonderausführungen entstehen Antriebslösungen, die technisch überzeugen und wirtschaftlich optimal ausgelegt sind. Dank unserer langjährigen Erfahrung erhalten Sie einen HIMMEL®-Flachmotor, der exakt auf Ihre Anforderungen im Maschinen- und Anlagenbau abgestimmt ist.

HIMMEL®-Flachmotoren Katalog
HIMMEL® Antriebstechnik Übersicht

ANSPRECHPARTNER

Kaufmännischer Vertriebsinnendienst
Stefanie Erning
+49 (0) 2542 910 301
stefanie.erningprotected@himmelinfo.de


Technischer Vertriebsinnendienst
Felix Pollmann
+49 (0) 2542 910 386
felix.pollmannprotected@himmelinfo.de


Vertriebsleiter
Rainer Schlüter
+49 (0) 2542 910 208
rainer.schlueterprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Dennis Schültingkemper
+49 (0) 2542 910 231
dennis.schueltingkemperprotected@himmelinfo.de

Vorteile

  • Kompakte und platzsparende Bauweise
  • Hohe Laufgenauigkeit und Laufruhe
  • Hohe Leistungsfähigkeit
  • Drehzahlen von 1000 bis 24.000 U/min



elektrische Anschlussmöglichkeiten

  • Klemmenkasten aus schlagfestem Kunststoff oder Aluminiumdruckguss
  • Variable Klemmenkastenlage
  • Kabelausführung
  • Steckerausführung für direkten Anschluss bis 25 Ampere

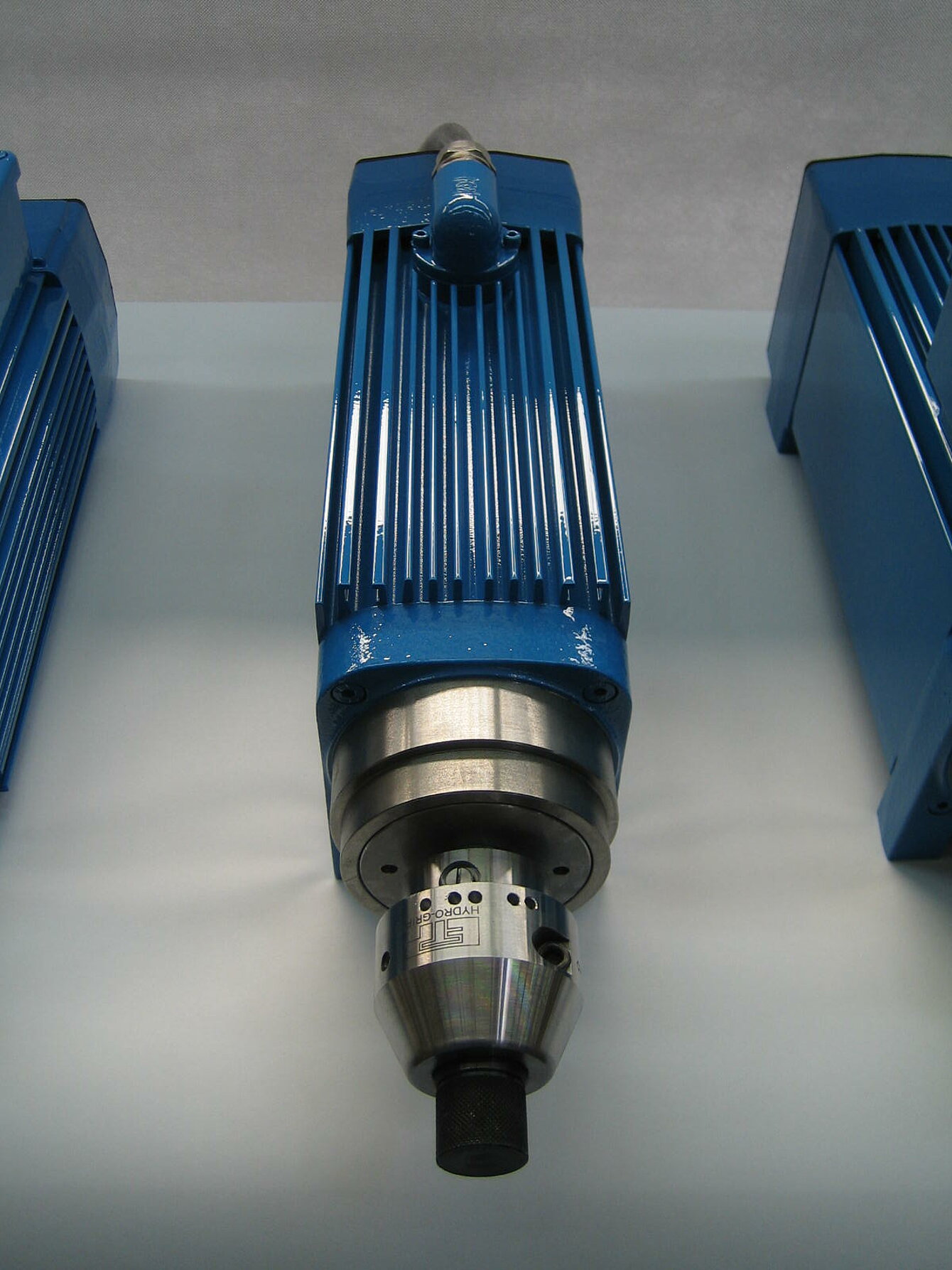

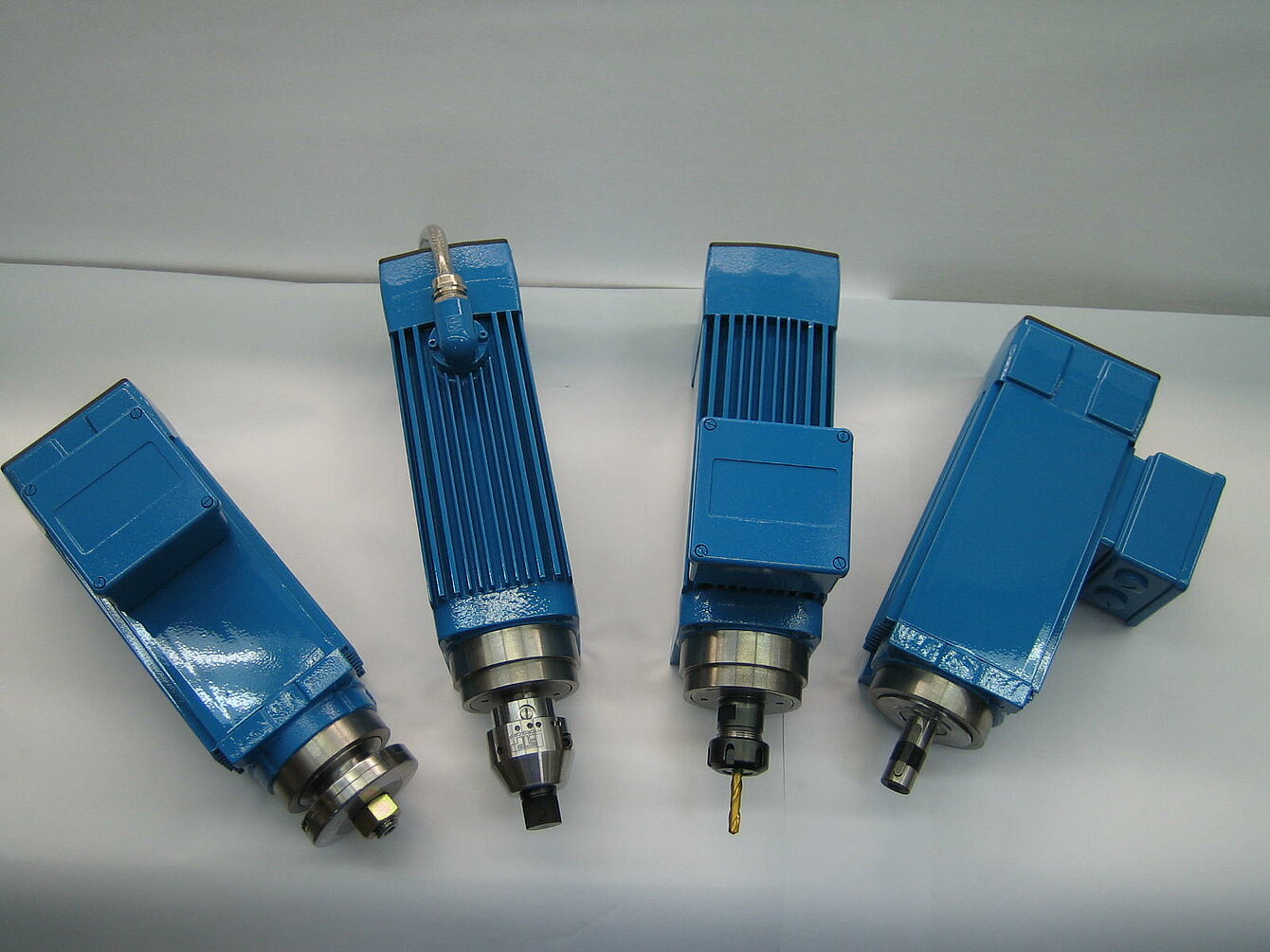

mögliche Werkzeugaufnahmen

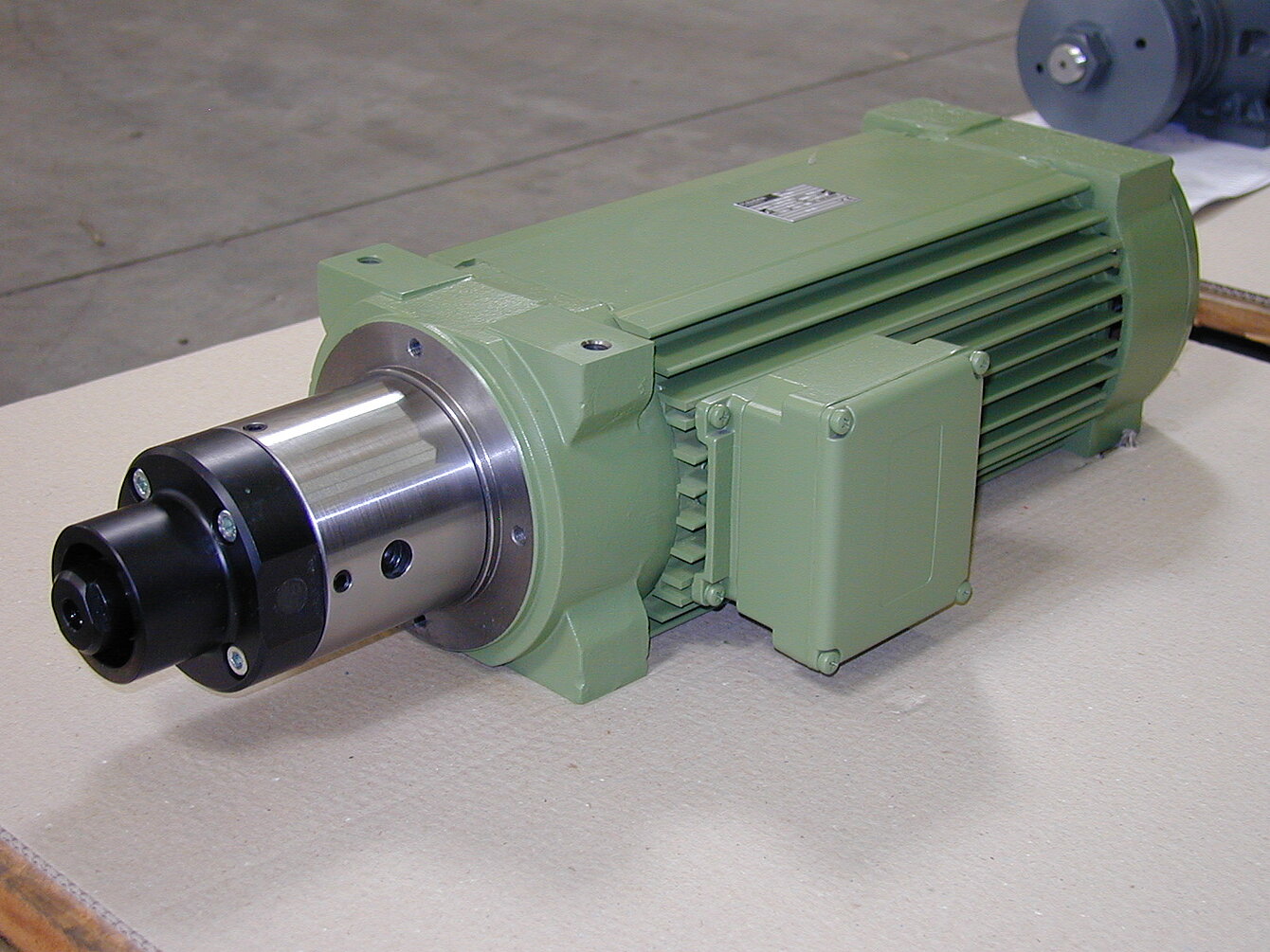

  • Spannzangen nach DIN6388 oder DIN 6499
  • HSK-C für manuellen Wechsel
  • HSK-F für automatischen Wechsel
  • HSK-E für automatischen Wechsel
  • Hydrospannsystem
  • Hydroformatsystem

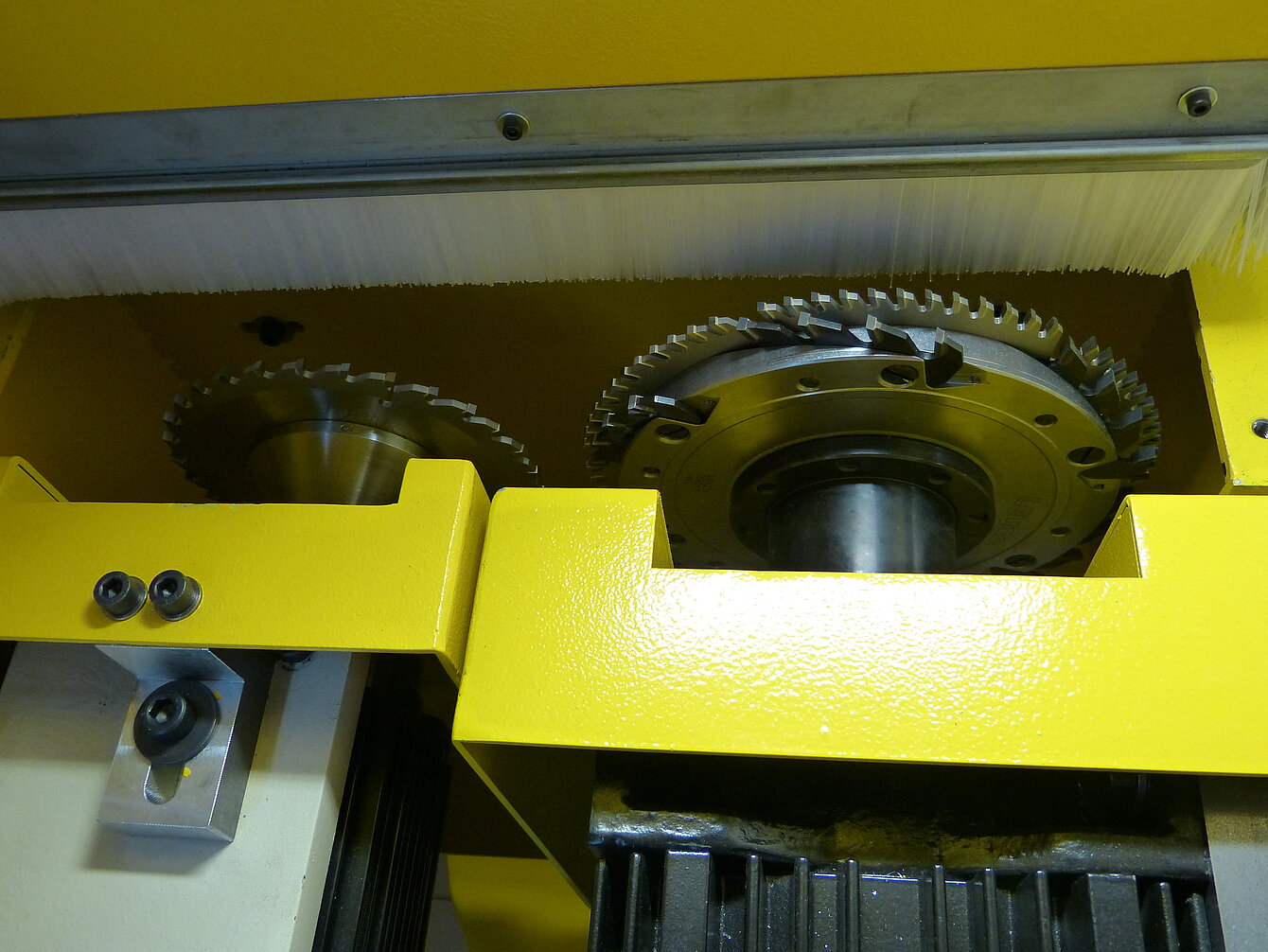

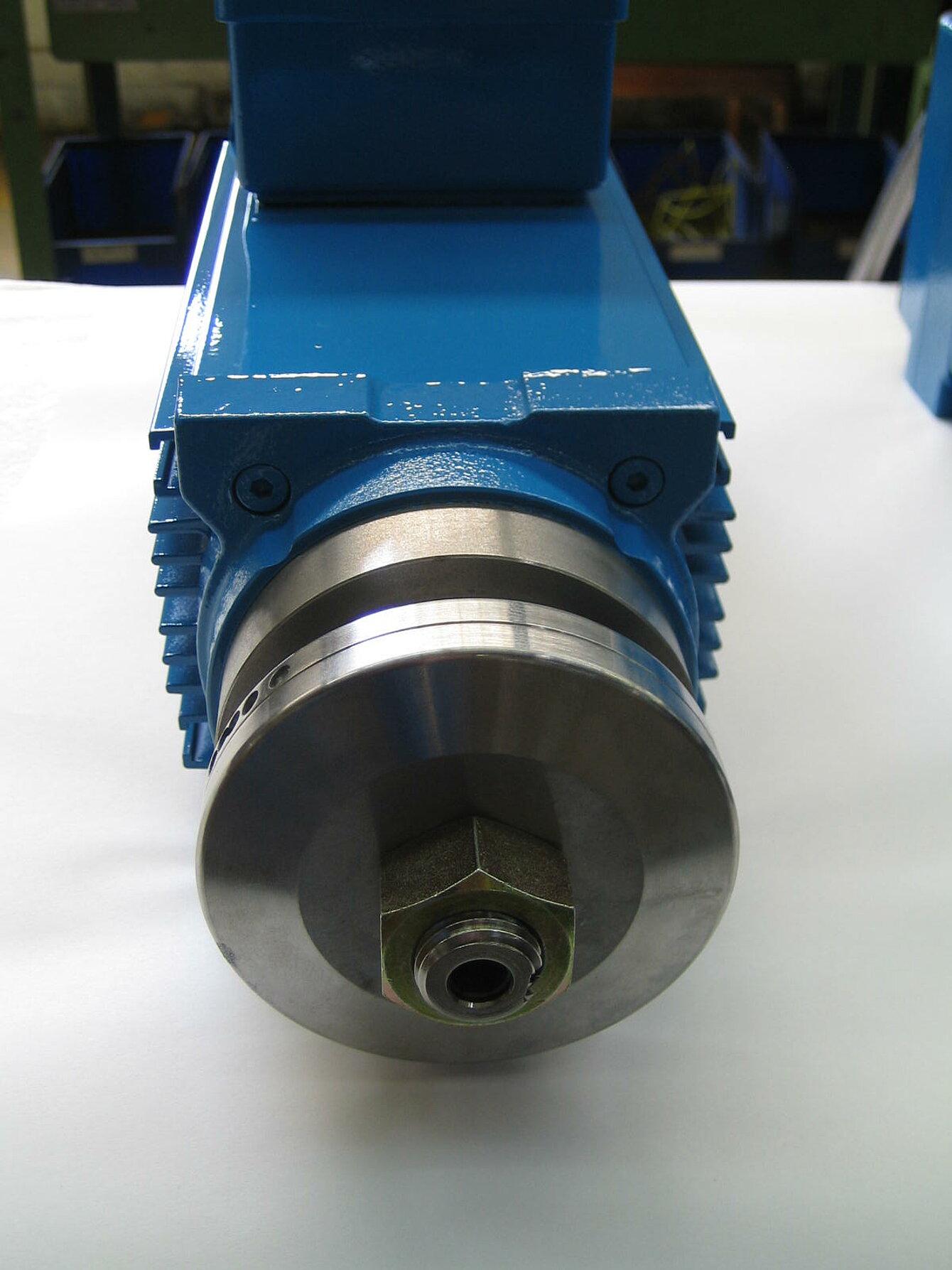

  • Flanschscheiben zur Sägeblattbefestigung
  • Schnellwechselsystem für Sägeblätter
  • Winkelgetriebe mit Übersetzung 1:1
  • Weitere Werkzeugaufnahmen nach Kundenwunsch

Einsatzgebiete

  • Holzindustrie
  • Möbelindustrie
  • Forstwirtschaft
  • Holzbearbeitung
  • Aluminiumbearbeitung
  • Kunststoffbearbeitung
  • Glasbearbeitung
  • Steinbearbeitung

Eigenschaften

  • Schutzart IP54 Standard
  • Selbstkühlung durch integrierten Lüfter
  • Frequenzumrichterbetrieb geeignet
  • Drehzahlbereiche bis 24.000 U/min
  • Leistungsbereich bis 115 kW

Optionen

  • Spannung und Frequenz wählbar
  • Elektromechanische Bremse
  • Wicklungsschutzkontakte PTC ; PT100 oder PTO (WT)
  • Klemmenkasten sowie Steckverbinder bis 25 Ampere möglich
  • Zertifizierung für ATEX Zone 22 (3D) möglich
  • cCSAUs-Zertifizierung
  • Stillstandsheizung
  • Drehzahlgeber
  • Wellenende in Sonderausführung nach Kundenwunsch
  • Edelstahlausführung der Welle
  • Verstärkte Lagerung
  • Labyrinthdichtung auf Abtriebs- und Lüfterseite möglich
  • Schutzart bis IP66
  • Drehdurchführung für Fluide
  • Sperrluftanschluss



Technische Daten

Die Baugröße der Motoren ergibt sich aus der Abmessung zwischen Unterkante Fuß bis Mitte der Abtriebswelle (Spitzenhöhe).  Für schmale Einbausituationen ist ein vertikaler Einbau der Flachmotoren möglich.

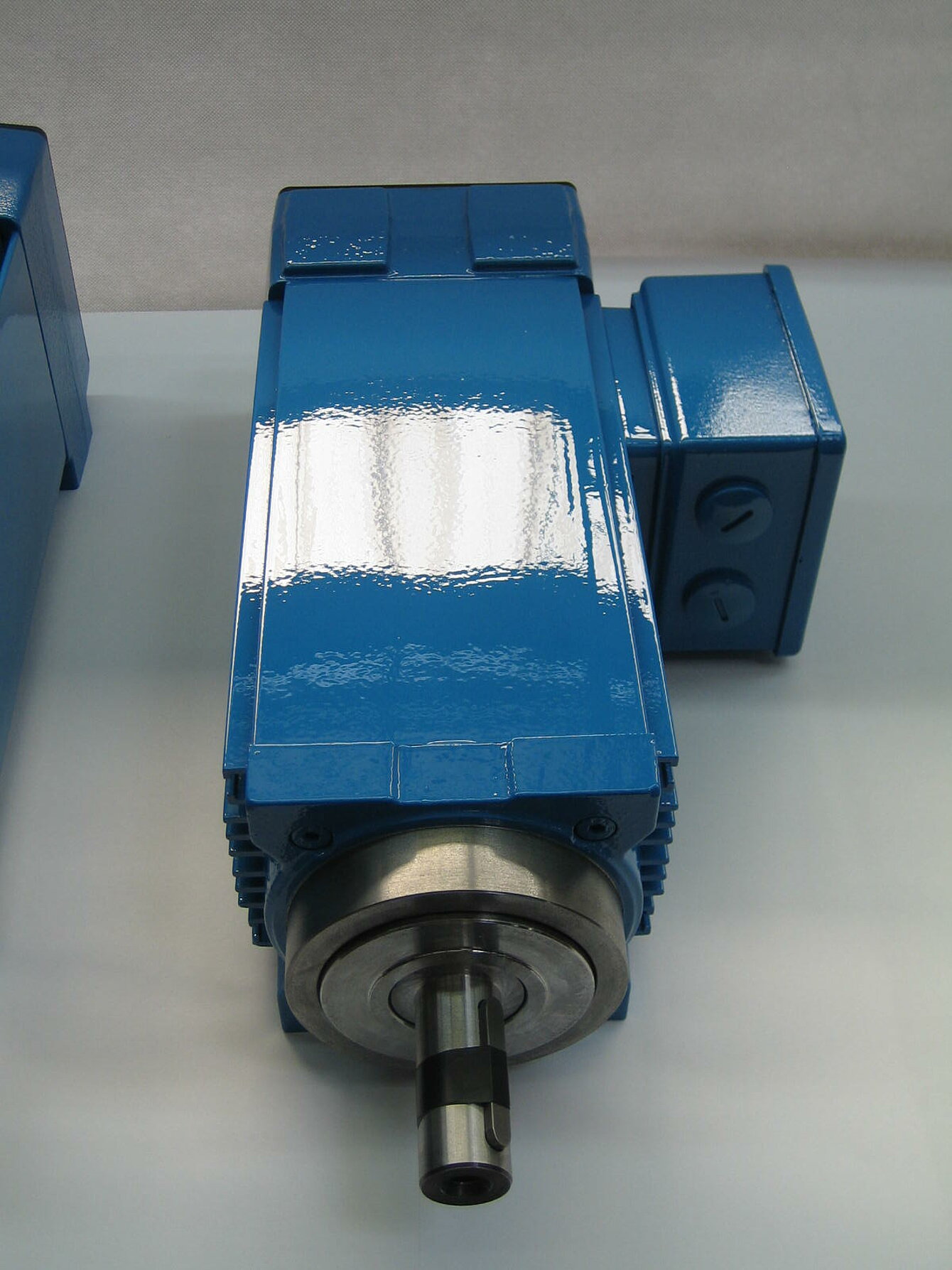

Baureihe K55

  • Leistung: 0,6 KW  bis  5,0 KW
  • Drehzahl: 3.000 U/min  bis  18.000 U/min

Baureihe K62

  • Leistung: 0,5 KW  bis  12,5 KW
  • Drehzahl: 1.500 U/min  bis  24.000 U/min

Baureihe K75

  • Leistung: 1,6 KW  bis  24,0 KW
  • Drehzahl: 1.500 U/min  bis  12.000 U/min

Baureihe K90

  • Leistung: 5,5 KW  bis  31,0 KW
  • Drehzahl: 1.500 U/min  bis  9.000 U/min

Baureihe K112

  • Leistung: 5,5 KW  bis  60,0 KW
  • Drehzahl: 1.000 U/min  bis  6.000 U/min

Baureihe K160

  • Leistung: 45,0 KW  bis  115,0 KW
  • Drehzahl: 3.000 U/min  bis  6.000 U/min
